製品紹介
水に溶ける、臭気が少ない、VOCが少ないフェノール樹脂
|

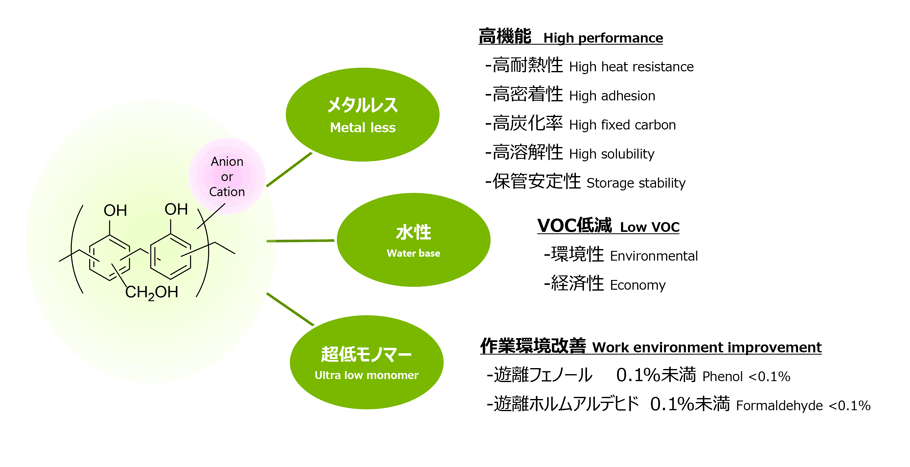

遊離フェノール、遊離ホルムアルデヒドを0.1%未満とすることで作業時臭気やVOCを低減した水溶性のフェノール樹脂。従来のレゾール型均一水溶液から、各種機能を追加した高機能品のラインナップを拡充しました。 |
テクニカルデータ
樹脂特性
品番 | PR-56367 | PR-X22100 | PR-X22127 | PR-X21103 | PR-X22104 | PR-X22105 |
---|---|---|---|---|---|---|
タイプ | レゾール | レゾール | レゾール | ノボラック/ ヘキサミン |
レゾール | ノボラック |
外観 | 溶液 | 溶液 | 溶液 | エマルジョン | 溶液 | 溶液 |
遊離フェノール (%) | <0.1 | <0.1 | <0.1 | <0.1 | <0.1 | <0.1 |
遊離ホルムアルデヒド (%) | <0.1 | <0.1 | <0.1 | <0.1 | <0.1 | N.D. |
水溶性 (times/25℃) | 20< | 20< | 20< | Emulsion | 20< | 20< |
粘度 (mPa·s/25℃) | 70 | 770 | 30 | 300 | 4900 | 3500 |
ゲル化時間 (sec/150℃) | 50 | 64 | 61 | 80 | 85 | - |
不揮発分 (%/135℃) | 40 | 40 | 40 | 26 | 44 | 48 |
pH (-/25℃) | 9.8 | 8.4 | 13.8 | 7.3 | 8.7 | 8.1 |
固定炭素 (%/800℃) | 19 | 15 | 16 | 13 | 18 | 18 |
灰分 (%/800℃) | 4 | 0 | 11 | 0 | 0 | 0 |
保管温度 | <10℃ | <10℃ | <25℃ | <25℃ | <10℃ | <25℃ |
注記
- 数値は代表値です。
VOC

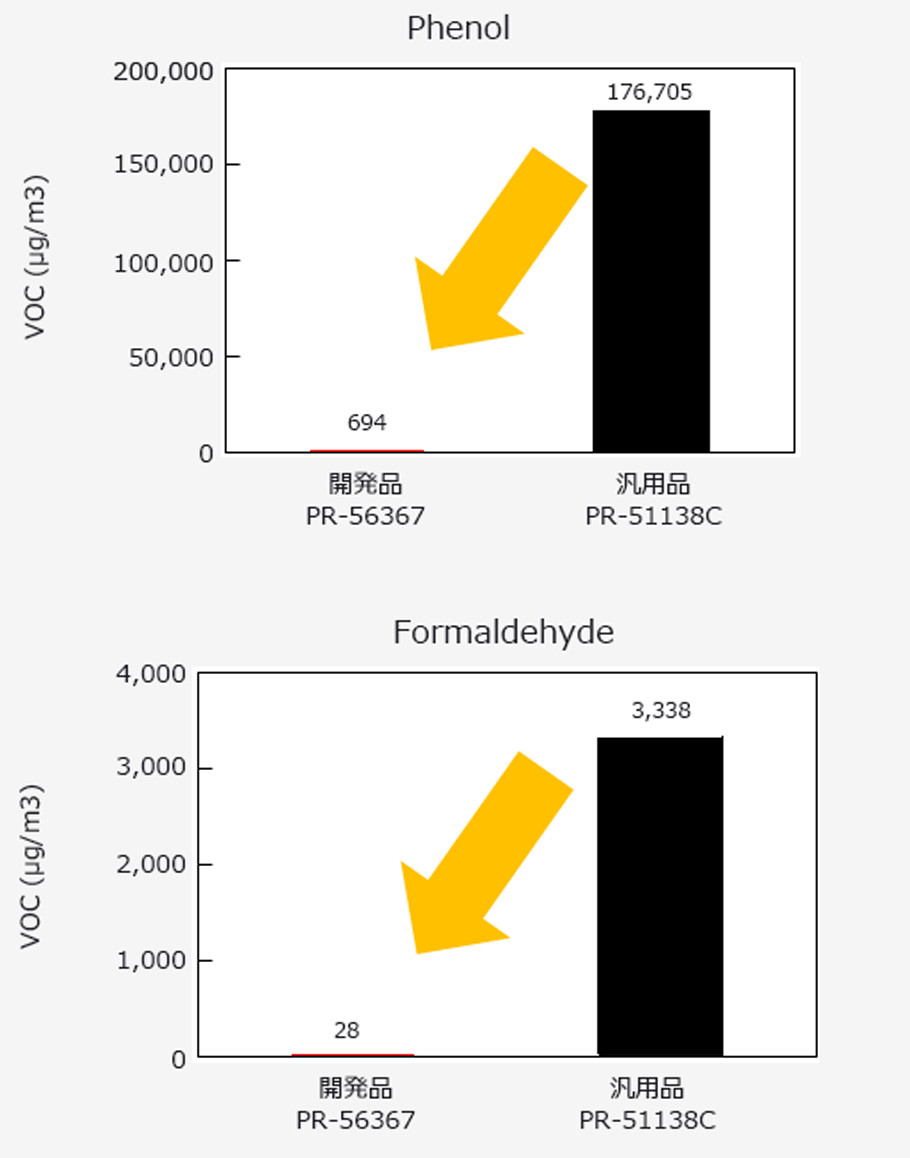

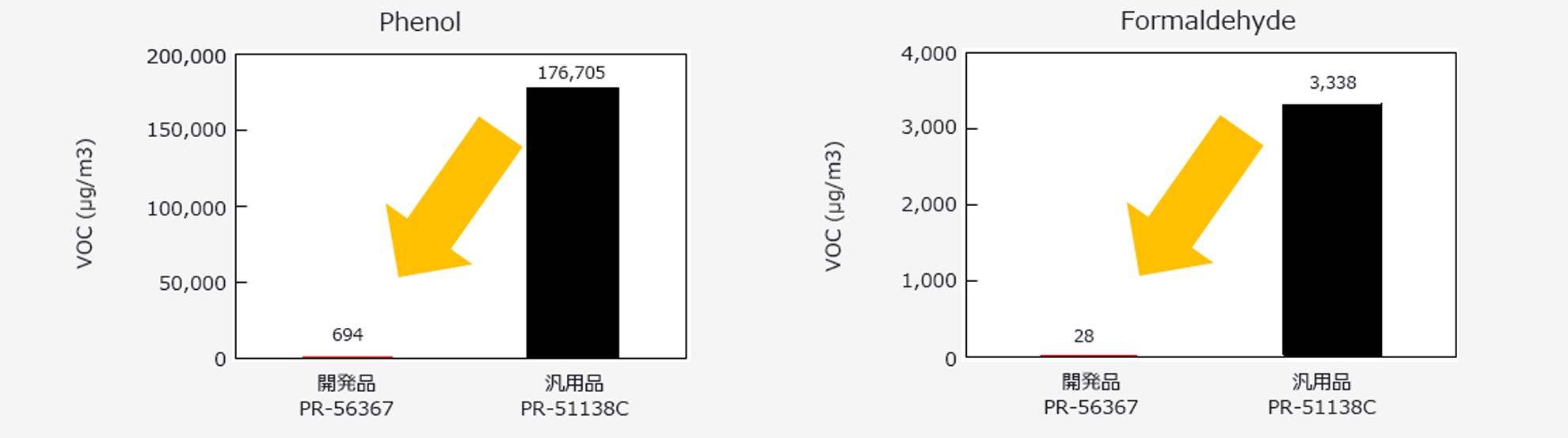

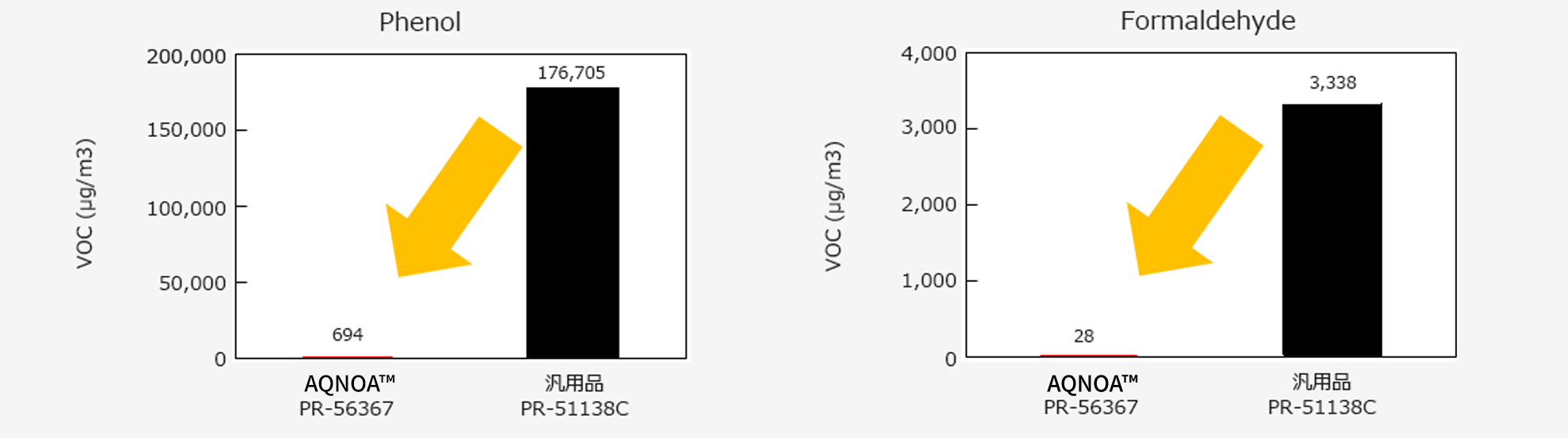

JIS A 1901に準じて測定したVOC濃度は汎用品と比較して大きく低減。
硬化性
いずれも150℃で良好な硬化性を示す。PR-X22105はノボラックタイプであり、ヘキサミンやエポキシ樹脂を添加することで硬化する。
熱分解性
PR-X22100が最も熱分解が遅く、10%重量減少温度は430℃を越える。
硬化物のガラス転移温度Tg
いずれのレジンも200℃硬化では200℃を越える高いTgを示す。特にPR-56367、PR-X22100は300℃を越える高いTgに達する。
含浸紙物性
PR-X22127は他のレジンと比較して耐水強度、耐熱強度に劣る。特にPR-X22100、PR-X22104は耐水強度、耐熱強度ともに優れている。
サンプル | : | 30wt%レジン含浸紙、200℃×0.5hr硬化 |
---|---|---|
耐水強度低下 | : | 硬化後の含浸紙強度に対して、80℃水中24時間処理した後の強度相対値。 |
耐熱強度低下 | : | 硬化後の含浸紙強度に対して、250℃×1時間処理した後の強度相対値。 |
