リグニン変性フェノールレジン | 住友ベークライト株式会社

製品概要

石油由来に遜色ない高強度・高耐熱を有する
非可食性バイオマス由来のリグニン変性フェノール樹脂

食料と競合しない非可食性バイオマスから得られたリグニンを活用した変性フェノール樹脂で、環境対応に向けた新たな熱硬化型バイオマスプラスチックです。既存の石油由来フェノール樹脂（ノボラック）と遜色ない実用特性を持ち、用途によってリグニン特有の機能を示すことから、高機能材から汎用材まで幅広い用途への適用を目指しております。

*1：国立研究開発法人新エネルギー・産業技術総合開発機構（NEDO）の委託業務により得られた知見を活用しています。

テクニカルデータ

固形ノボラック（flake）

Item No.	Note	Biomass （％）	Softening Poing （℃）	Free Phenol （％）
PR-X20108	Lignin modified	25-40	125	＜1.0
PR-X20109	Lignin modified	25-40	117	＜1.0
PR-X21085	Multi modified	40-60	110	＜1.0

注記

PR-X21085は特定用途向けの特殊変性品であり、量産性の検証が必要です。
開発品のため、仕様を変更する可能性があります。
数値は代表値です。

固形ノボラック（powder）

Item No.	Note	Flow 125℃, mm	Gelation Time 165℃, sec	Free Phenol （%）
PR-X20068	Lignin modified	12	29	＜1.0
PR-X20084	Lignin modified	22	26	＜1.0

注記

開発品のため、仕様を変更する可能性があります。
数値は代表値です。

液状レゾール

Item No.	Note	Viscosity mPas	pH	Free Formaldehyde（％）	Free Phenol （％）
PR-X20048	Lignin modified	500	＜10	＜0.1	＜1.0

注記

液状レゾールはご要望に応じた粘度、特性にて提供が可能です。さらなる低モノマー化も可能です。
開発品のため、仕様を変更する可能性があります。
数値は代表値です。

上記は開発品の一例です。
弊社の知見を活用して、各用途に適した樹脂をご提案しております。

適用例

摩擦材

✔ 柔軟性

✔ 高耐熱

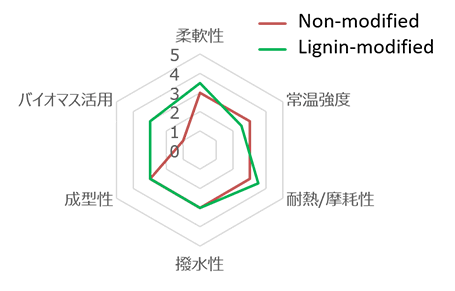

摩擦材の一般物性

	Non-modified	Lignin-modified
気孔率（%）	17.1	17.2
硬度（HRR）	77	53
曲げ強度（r.t., MPa)	34.8	24.0
350℃処理後の常温曲げ強度 (MPa)	2.3	2.7

成形品

✔ 高強度

✔ 高耐熱

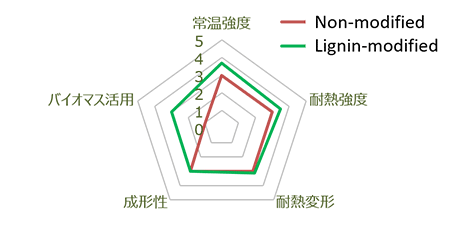

成形品（ガラス繊維材）の一般物性

	Non-modified	Lignin-modified
常温強度（Ratio）	100	123
高温強度（Ratio）	100	117
耐衝撃（Ratio)	100	117
絶縁抵抗 (Order)	10¹¹	10¹¹
線膨張係数（ppm)	26	28

数値は代表値です。

ゴム補強

✔ 特性バランス

✔ 高バイオマス度

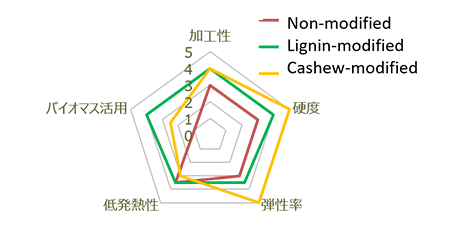

ゴムシート（NR/CB）の一般特性

	Non-modified	Cashew-modified	Lignin-modified
バイオマス置換率（Ratio）	0	～40	45～60
ムーニー粘度（Ratio）	100	90	90
硬度（Ratio)	100	110	105
弾性率 (Ratio)	100	180	130
低発熱性 (Ratio)	100	85	100

数値は代表値です。

含浸

✔ 難燃性

✔ 高バイオマス度

ガラスクロス積層板の一般特性

	Non-modified	Lignin-modified
外観	淡黄色	黒褐色
含浸性	良好	良好
UL94燃焼試験	V-0	V-0

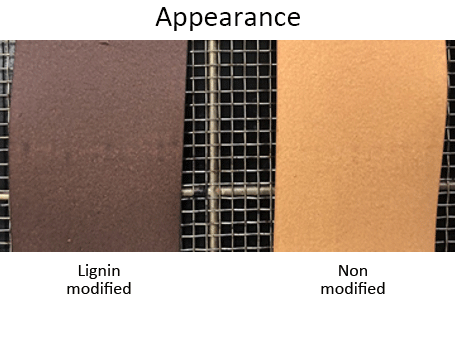

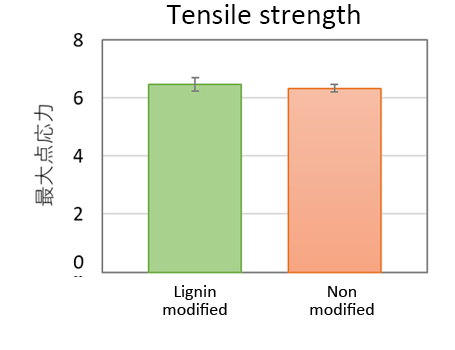

紙含浸体の一般特性

✔ 未変性液状レゾールと遜色がない機能

高機能プラスチック事業に関するお問い合わせ、資料請求はこちら。

お問い合わせ・資料請求

TEL:: 090-7906-2180

FAX:: 03-5462-4889

※受付時間平日9:00～17:40

SUMILITERESIN® リグニン変性フェノールレジン
