製品紹介
![]() |
滑る融けない高耐熱プラスチック黒鉛を高い比率で複合することで摩擦係数が低い摺動性に優れるフェノール樹脂成形材料です。300℃以上でも融けない耐熱性や、優れた耐薬品性のため、自動車用途にも使用実績があり、射出成形もできることから形状自由度が高く、コストダウンに効果的です。 |
特長

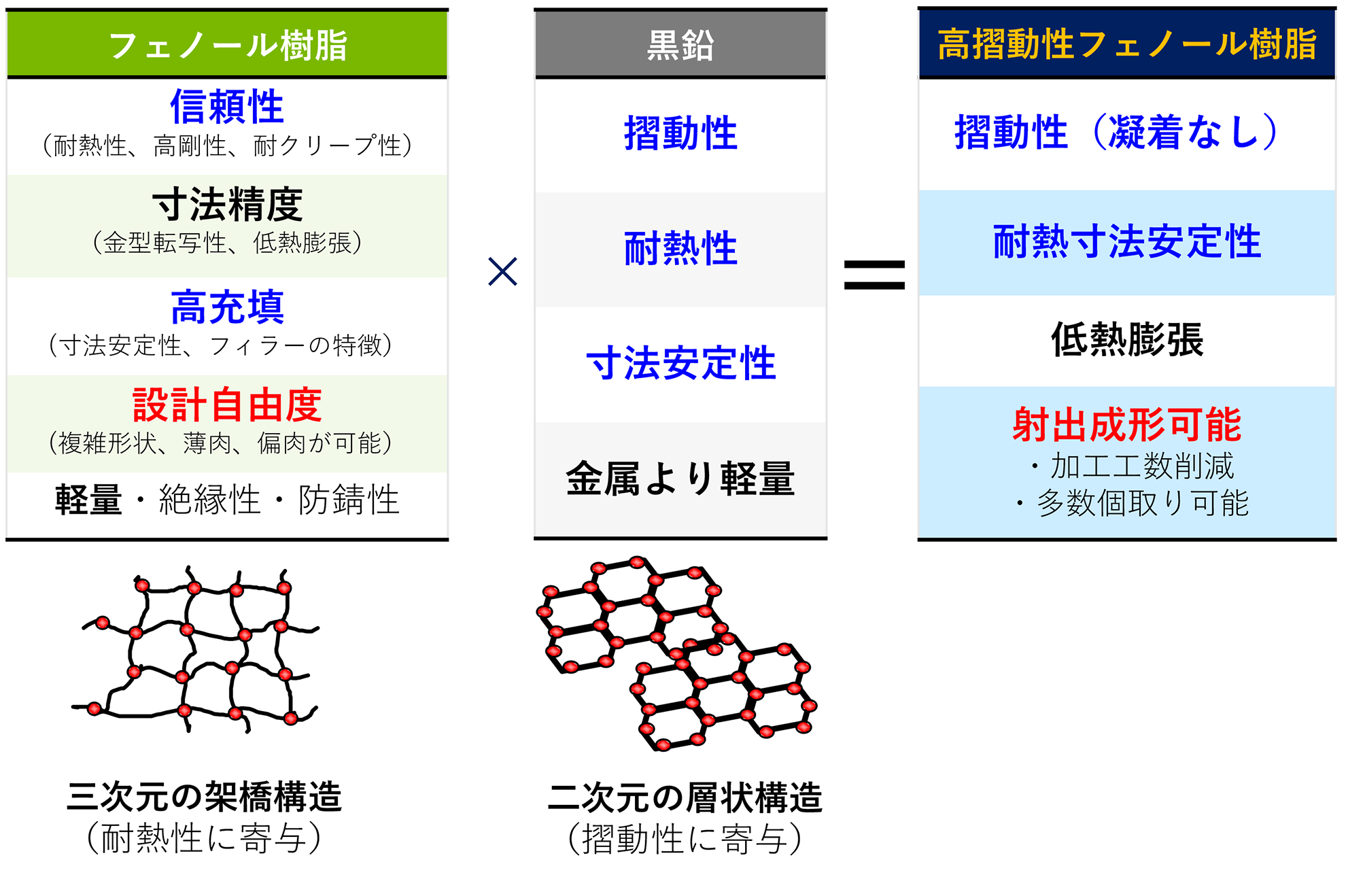

フェノール樹脂は、黒鉛のような無機フィラーを50%以上配合できるため、フィラーの特徴を付与できます。

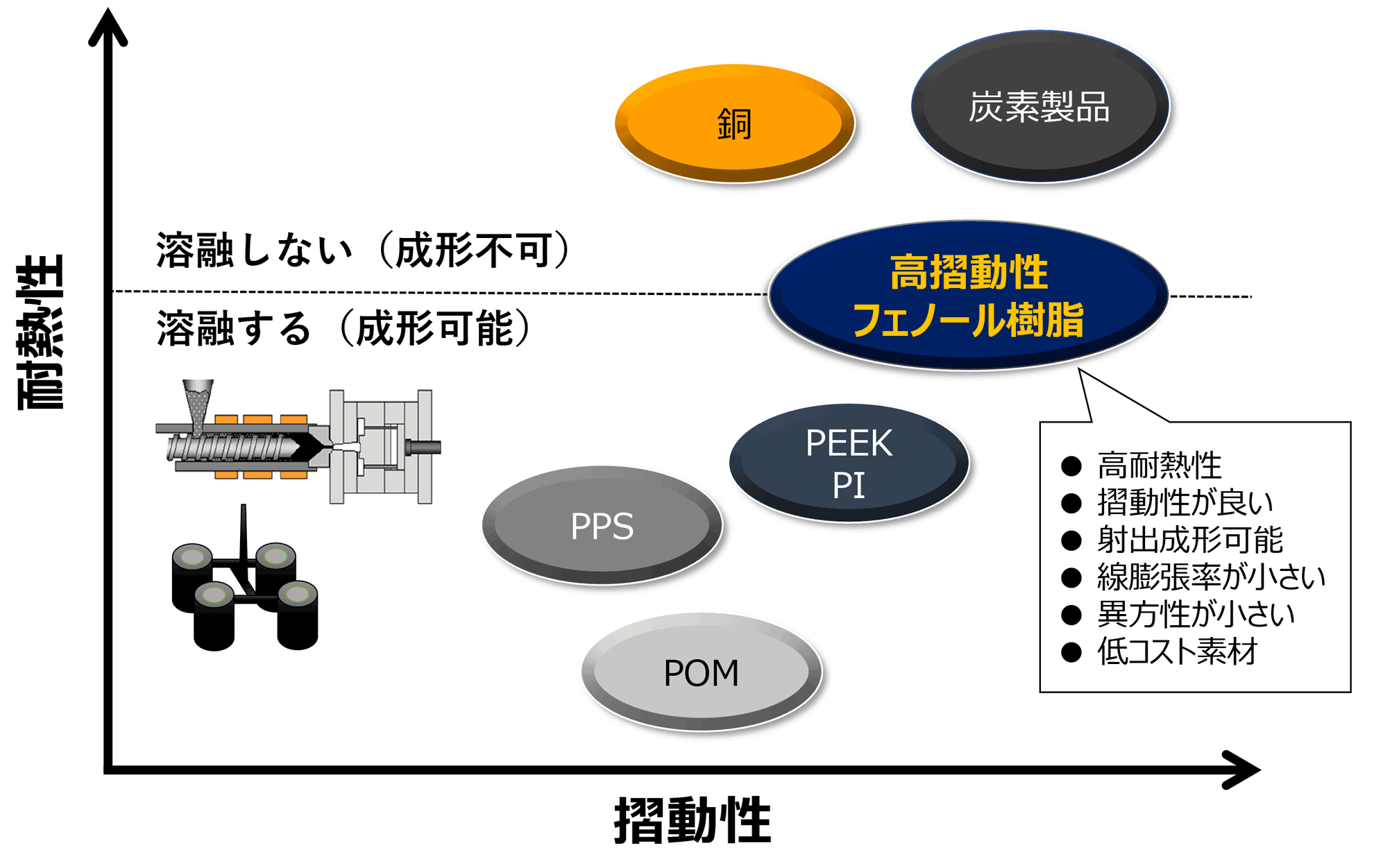

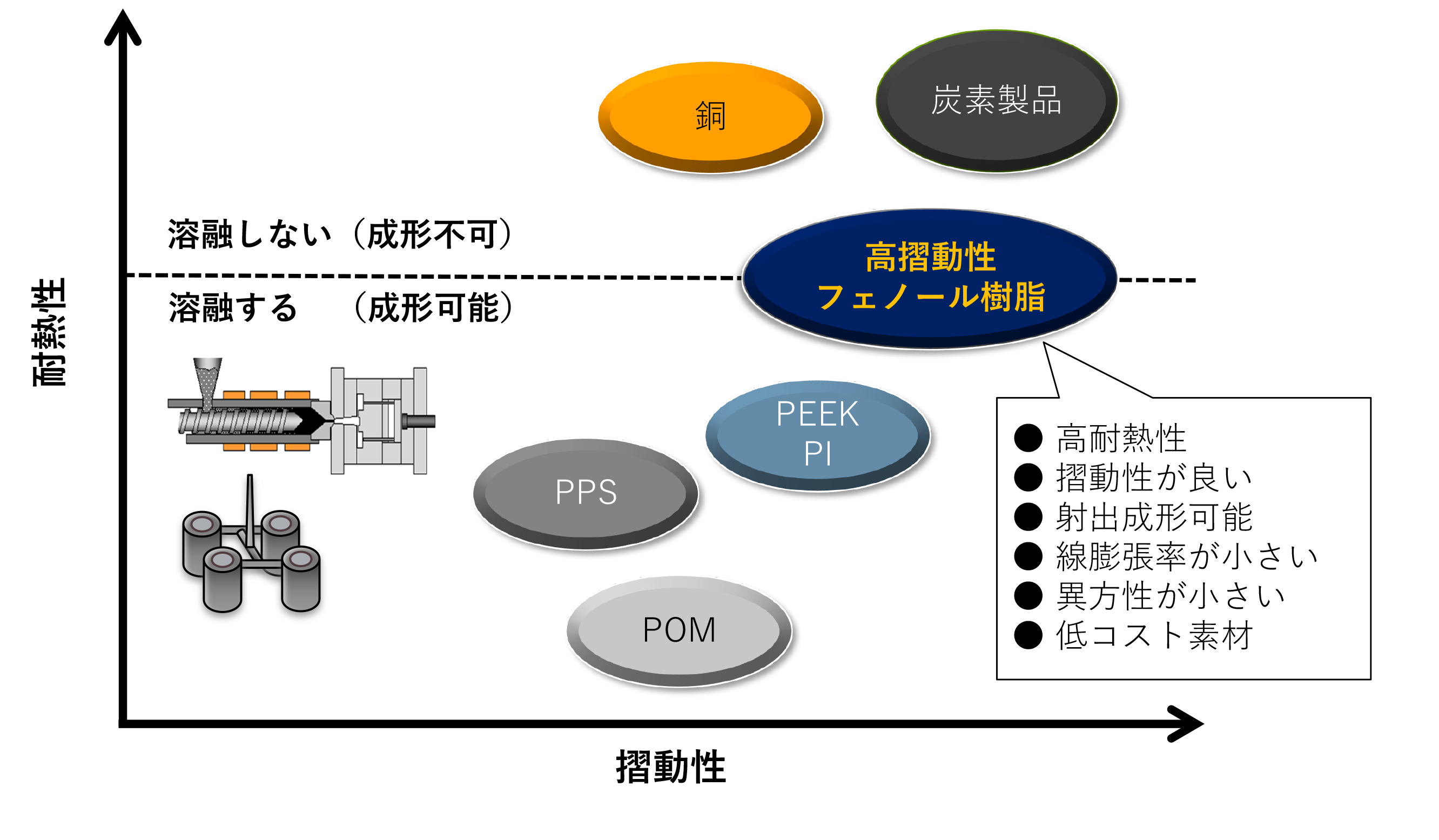

素材の位置づけ
高摺動性フェノール樹脂は成形時に溶融し、架橋反応することで硬化物となり、使用時には溶融しません。
成形による形状自由度と耐熱性を両立できる素材です。

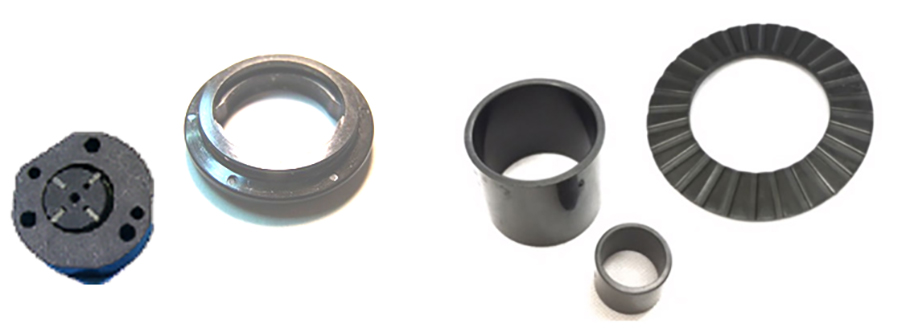

用途例
摺動性、耐熱性が求められる部品への適用事例です。
- ベーン式小型ポンプ
- 電動ウォーターポンプ軸受
- 食洗器用ウォーターポンプ軸受
- シールリング
- スラストワッシャー
- ガスメーター(バルブ、分配室)

テクニカルデータ
特性
項目 | 単位 | フェノール樹脂成形材料 | 焼結カーボン | PEEK 熱可塑性樹脂 |
|||
---|---|---|---|---|---|---|---|
PM-5750 | PM-5740 | PM-5780 | PM-5640 | ||||
高摺動 耐摩耗性 |
高摺動 | 高摺動 低反り |
摺動 高強度 |
||||
比重 | - | 1.67 | 1.65 | 1.61 | 1.78 | 1.77 | 1.45 |
線膨張係数 | ppm/K | 20 | 22 | 25 | 21 | 23 | 45 |
曲げ強度 | MPa | 90 | 90 | 90 | 180 | 75 | 230 |
曲げ弾性率 | GPa | 13.5 | 13 | 12 | 15 | 15 | 11.5 |
圧縮強度 | MPa | 160 | 160 | 150 | 300 | 175 | 170 |
摩擦係数(0.6MPa, 5m/s) | - | 0.10 | 0.12 | 0.12 | 0.20 | 0.14 | 0.23 |
比摩耗量 | mm/(MPa・m/s・hr) | 2×10-3 | 3.5×10-3 | 5×10-3 | - | - | - |
ガラス転移温度 | ℃ | 200< | 200< | 200< | 200< | - | <150 |
注記
- ※上記のデータは参考値です。 フェノール樹脂については、試験片は射出成形で作製し、アニール後にISO規格に準じて測定しています。
- ※摩耗試験はS45Cに対して実施しています。

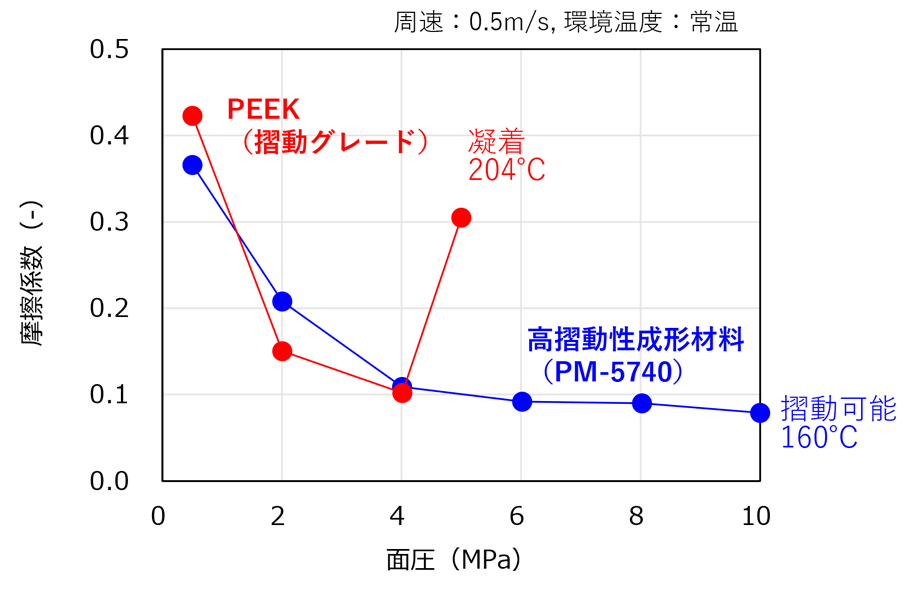

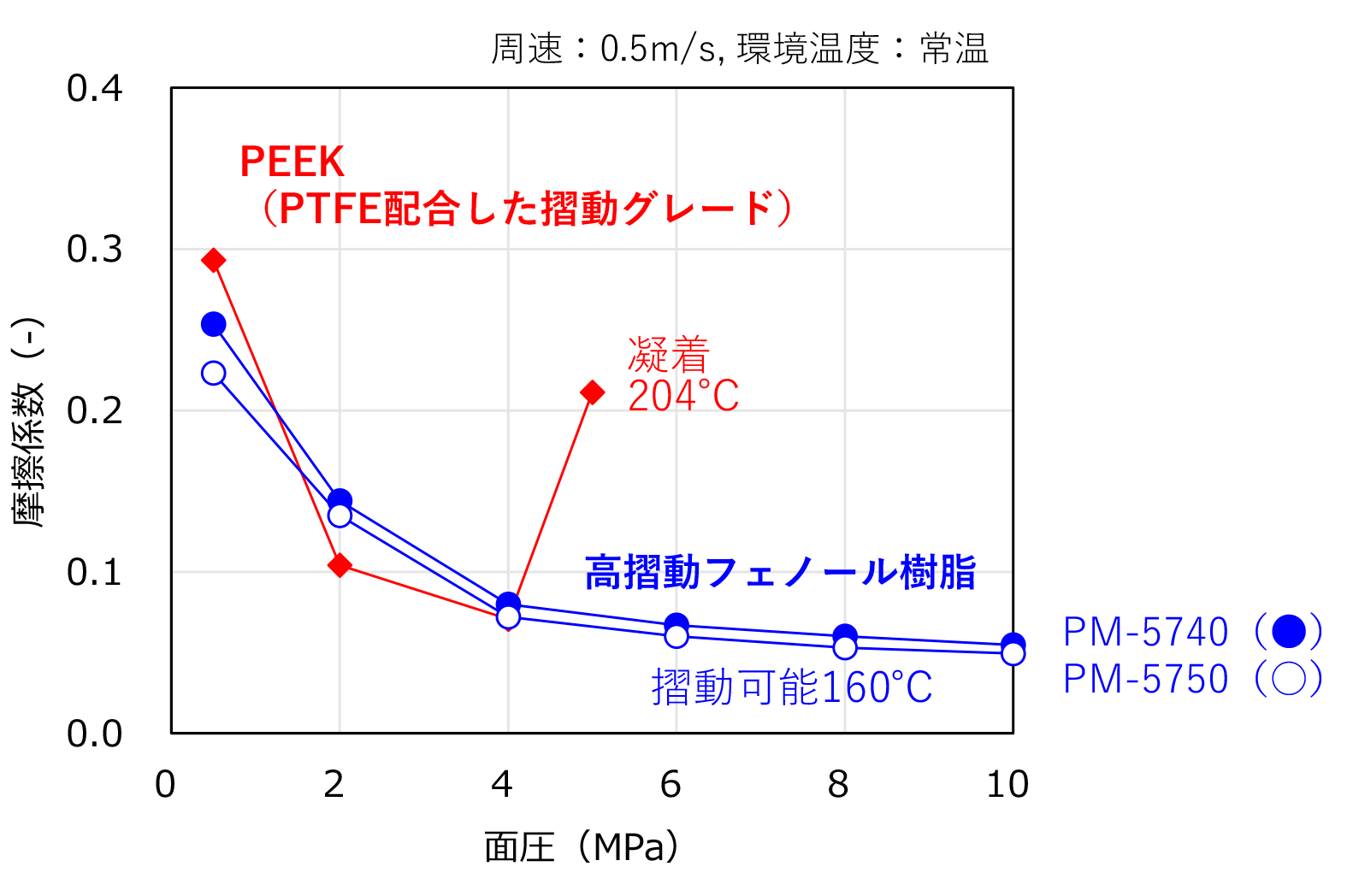

摺動特性

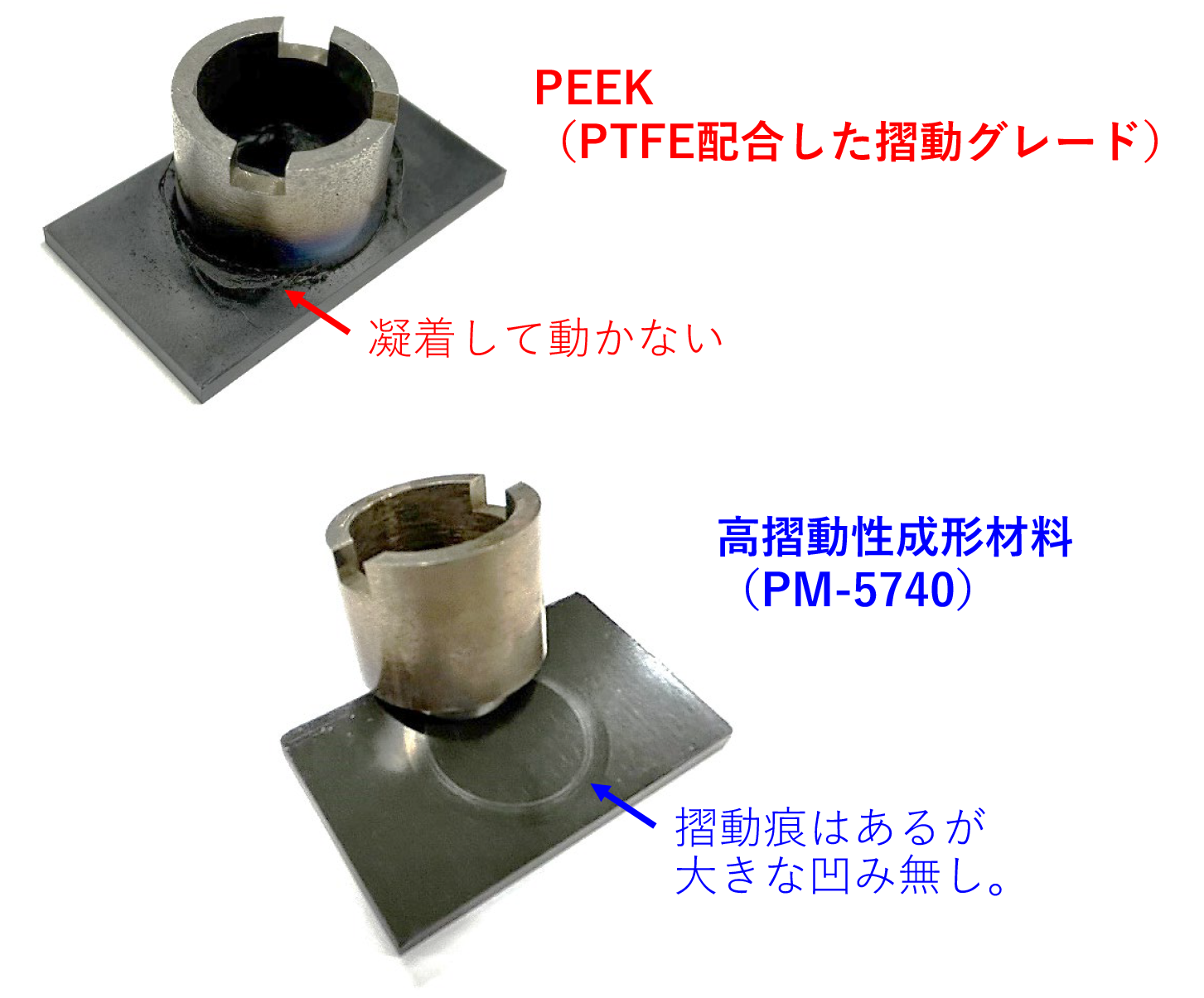

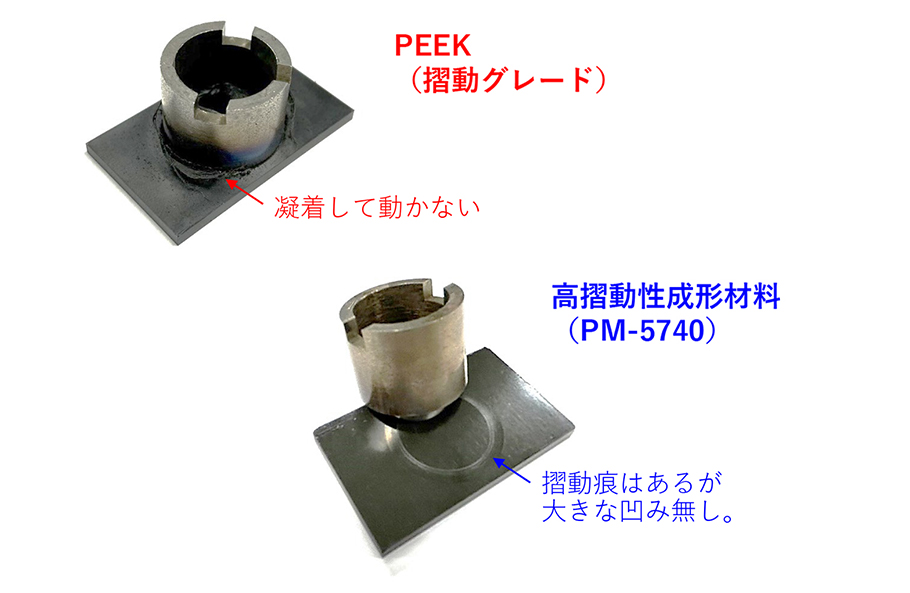

金属リング(S45C)を樹脂プレートに乗せて面圧を負荷して回転させる試験。
摺動部品で使わるPEEKは面圧を高くしていくと凝着し、摩擦抵抗が大きくなりました。
当社の高摺動性成形材料は高温でも高い摺動性を維持しています。
