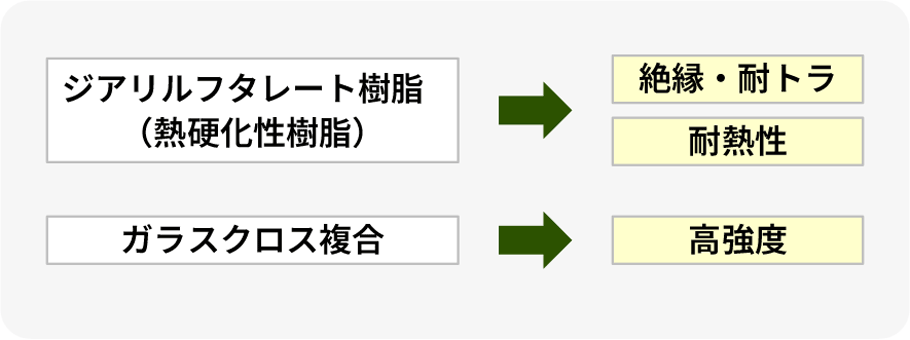

ガラスクロス複合→高強度/ジアリルフタレート樹脂（熱硬化性樹脂）→絶縁・耐トラ、耐熱性

当社ではこれまで培ってきた配合技術を生かし、新素材や高付加価値商品の開発に積極的に取り組んでいます。

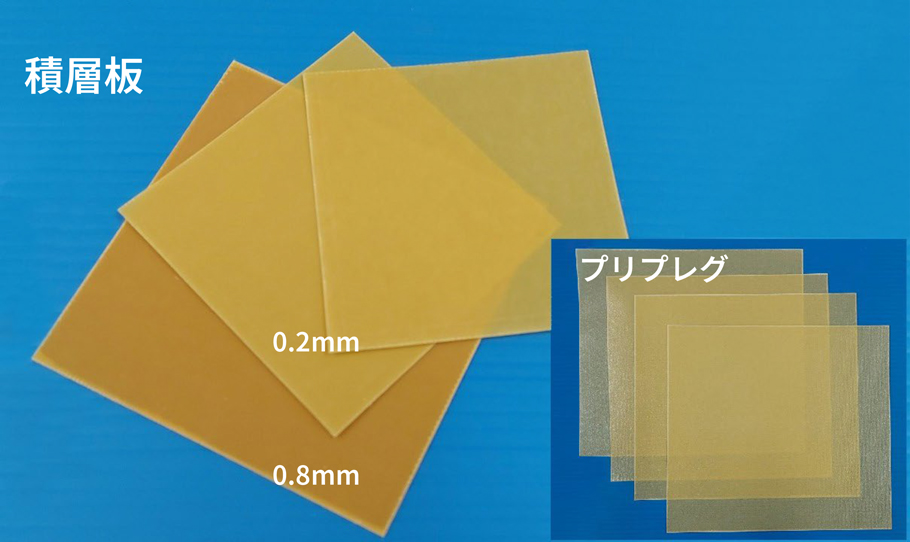

ジアリルフタレート樹脂(DAP樹脂)を用いて、高耐トラッキング性(900V)を有し、高電圧下で使われる構造部材・絶縁板として使用可能な高絶縁積層板を開発いたしました。

研究所

HPP技術開発研究所

特長

ハロゲン・リンフリー

ハロゲン・リンフリーで、優れた耐燃性を有します。

耐トラッキング性　900V（UL2597 STT試験）

従来の耐トラッキング試験規格としてIEC 60112に基づくCTI (Comparative Tracking Index Test)がありますが、試験電圧の上限は600Vです。
部材の電気的特性の要求の高まりを受け、UL Standards & Engagementが策定した新規規格UL2597 (STT : Sueface Tracking Test)では、最大900Vまでの電圧で試験が可能となっており、本開発品は900Vの試験結果を得られています。

耐トラッキング性に優れることから、構造部材として使用した場合の沿面距離の短縮や、絶縁部材の設計性の向上、部品数の削減ができる可能性が考えられます。

高絶縁性

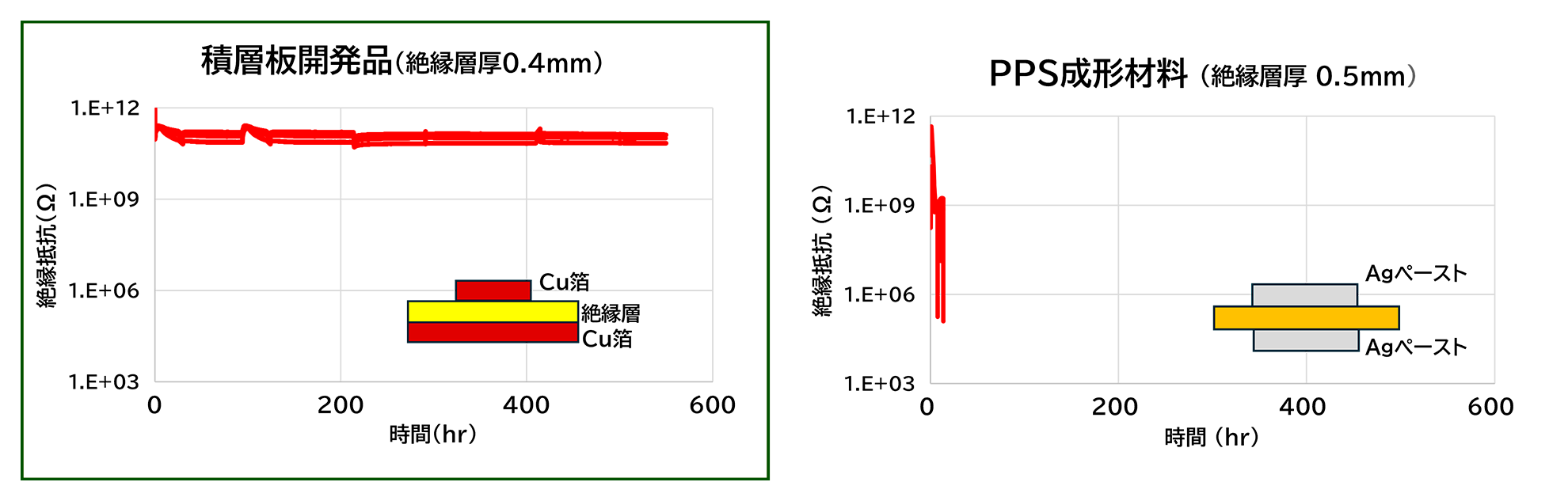

DC4kV, 85℃/85%環境下で、≧300hrの絶縁性を維持（厚み0.4mm）。
絶縁材の薄型化、軽量化の可能性。

層間絶縁信頼性印加電圧：4kV, 試験条件：85℃／85%

高強度

ガラスクロス複合材料であるため、樹脂成形材料と比べて高強度を有します。

高耐トラッキング製品ラインナップ

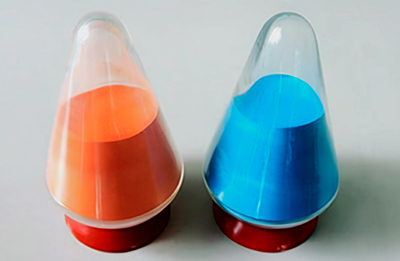

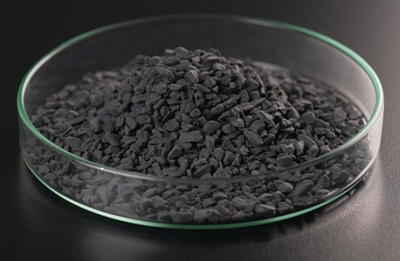

	積層板開発品	成形材料 AM-3800	粉体塗料開発品

耐トラッキング性	900V（UL2597 STT試験）
特徴	高強度・高耐熱　大面積	高耐熱　成形加工	高耐熱　金属密着
基材・材料	ガラスクロス複合熱硬化性（DAP）樹脂	ガラス繊維複合熱硬化性（DAP）樹脂	熱硬化性樹脂
製品ページ	当ページ	ジアリルフタレート樹脂成形材料	高耐トラッキング性エポキシ樹脂粉体塗料

用途

各種絶縁用構造部材

xEVや産業機器、電子機器の絶縁部品

電動車の絶縁部品
ワイヤレス充電等のコイルの絶縁基板
バスバー基板、バスバーの絶縁、バスダクトの絶縁板
電子基板の絶縁板

一般特性

項目	単位・条件	高耐トラッキング積層板
耐トラッキング性	V, UL2597 STT	900
耐燃性	UL94準拠当社内にて試験	V-0相当 (0.8mm厚のみ)
絶縁層比重	-	2.1
絶縁破壊電圧	kV/mm	40
絶縁抵抗	Ω	25℃: 6.3 × 10¹³ 175℃: 2.0 × 10⁸
熱伝導率	W/(m・K), 25℃	0.8
曲げ弾性率	GPa	23
誘電率ε	(1GHz)	5.0
誘電正接tanδ	(1GHz)	0.008
