ポリマー光導波路
光導波路の用途例

光通信用途

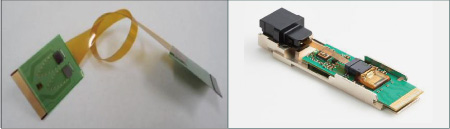

光通信モジュール用途

  • 光通信モジュール内に組み込んで使用することができます。
  • 光素子と光ファイバの光中継配線用途に使えます。
  • 光導波路の両端を光電変換基板と接続することで光導波路だけで配線することも可能です。

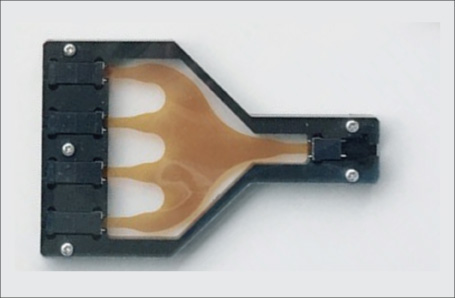

光配線入れ替え用途（シャッフリングボックス）

  • 多芯光ファイバと接続することで指定した配線並びに光信号を入れ替えることが出来ます。
  • 光ファイバ芯線を並び替えて敷設する工数や作業者の配線間違いを減らすことが出来ます。

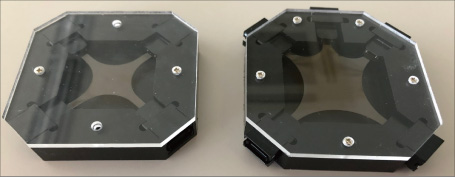

光配線集約用途

  • 設置個所に合わせて光配線密度を変えたり、光信号を分配させることが出来ます。
  • MTコネクタやMPOコネクタを用いることで簡単に多芯光ファイバと接続することが可能です。

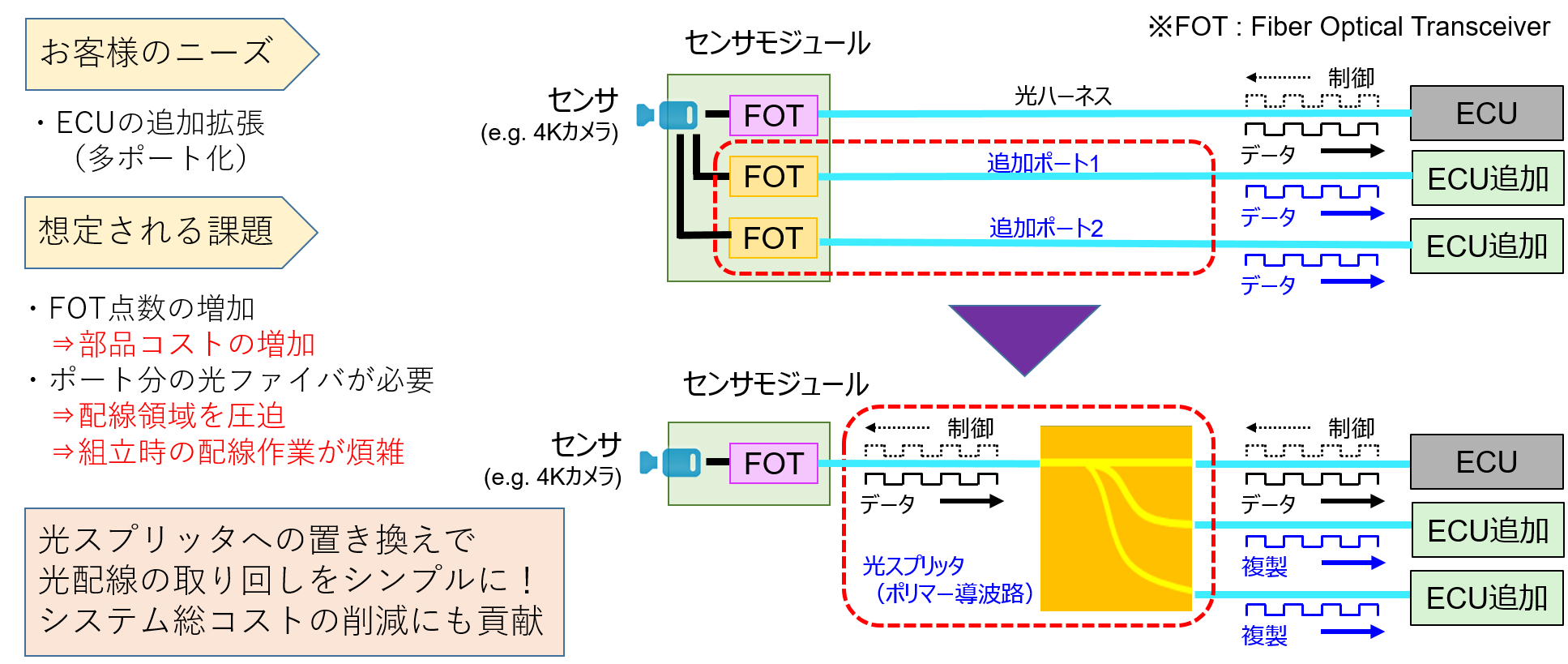

車載用途検討（光ハーネス用光スプリッタ）

住友電気工業株式会社との共同開発

車載用途検討（光ハーネス用光スプリッタ）

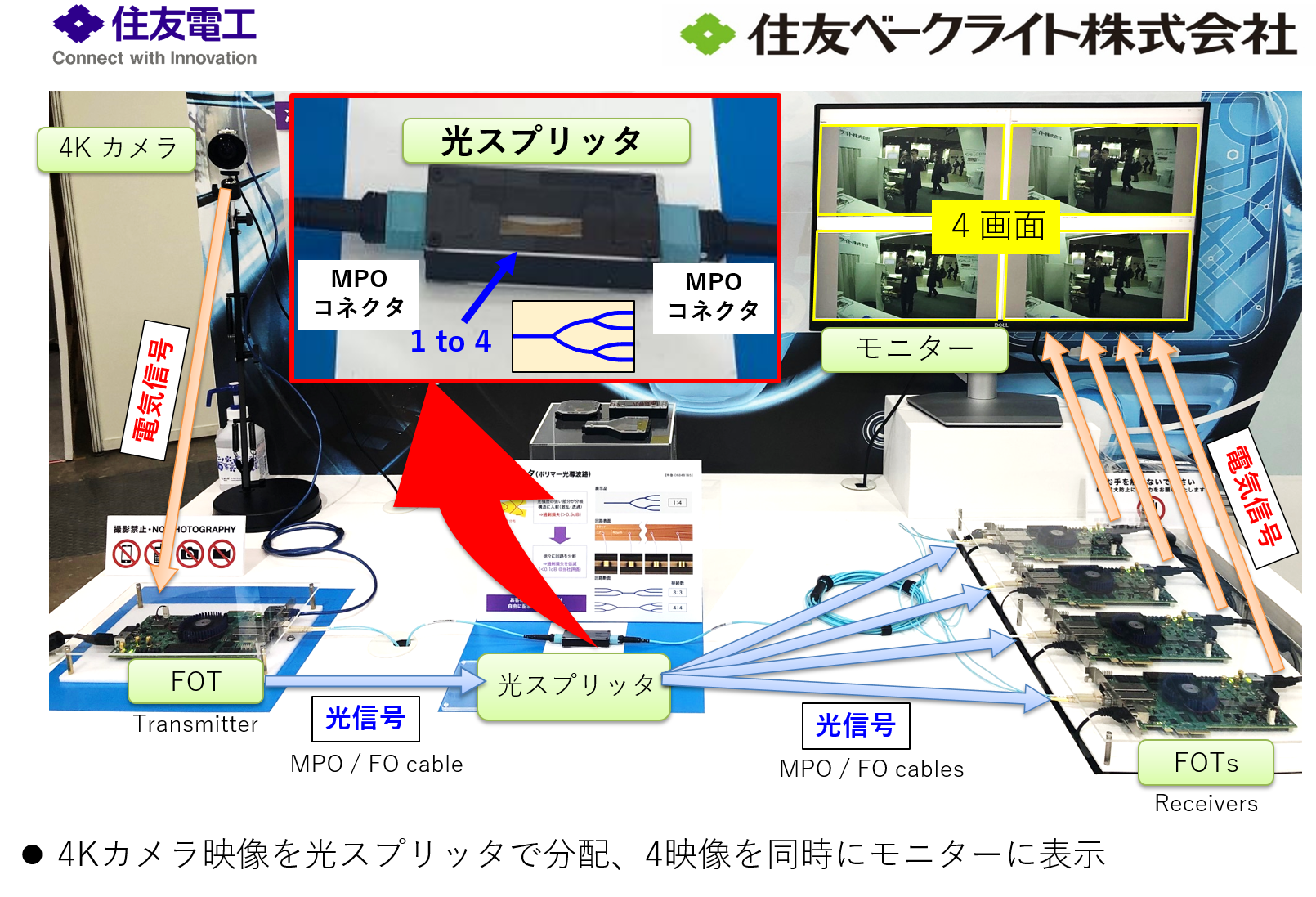

開発品デモシステム

第14回オートモーティブワールド東京展に共同出展

開発品デモ機

光センシング用途

構造ヘルスモニタリング用途

課題：

構造物にクラックが入った場合に破損の状態が確認しづらい、目視で判断ができない。

製品特長：

  • 目視での破損確認が可能
    壊れた場所の光回路が光る。クラック形状が見える。
  • 出射光による破損確認が可能
    低下光量から破損度合いが分かる。位置を特定できる。
  • 検出したい箇所への後付けが可能
    検出対象とする場所の表面に貼るだけ。

想定用途：

  • 構造物の破損有無の簡易判定部品
  • 強度試験におけるクラック形状の観察

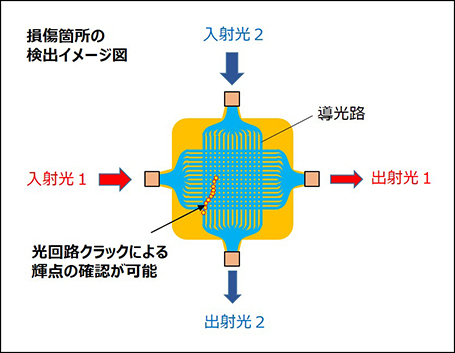

損傷個所の検出イメージ図
