絶縁用ノンハロ難燃ポリカーボネートシート
サンロイドエコシートポリカ(VHFシリーズ)

製品紹介

サンロイドエコシートポリカ(VHFシリーズ)製品写真

ハロゲンフリーであり、優れた難燃性(UL認定V-0)を有した絶縁用シートです。小型化・薄肉化に貢献する耐トラッキング性最高ランク(UL認定CTI-0)を取得しており、欧州REACH規制におけるPFBSフリーにも対応しているポリカーボネート絶縁用シートです。

特長

優れた電気的特性

高電圧電装機器における小型化・薄肉化に貢献できる、耐トラッキング性最高ランク(UL認定CTI-O:600V以上)を実現。

各種環境規制に対応

ハロゲンフリーであり、RoHs対応品。さらに欧州REACH規制22次追加物質である、PFBSフリーにも対応。

両面帯電防止効果を付与

全ラインナップに帯電防止処理が標準仕様。ショート原因となるホコリ付着防止により安全性向上に貢献。

優れた難燃性能

UL認定V-0取得 (厚さ:0.41、0.50、0.83mm)

優れた耐熱性

荷重たわみ温度140℃、ビカット軟化点150℃、長期耐熱温度(RTI)125℃、ボールプレッシャー温度(電安法)135℃

仕様

VHFシリーズ(V-0)巻物・カット板

品番 色調 表面 厚さ (mm) UL サイズ (mm) 個装
VHF150MAB ナチュラル 両面マット 0.41 V-0 600×150m巻
0.5 V-0 600×100m巻
0.41 V-0 1200×600 60
0.5 V-0 1200×600 50
0.83 V-0
VHF850MAB ブラック 両面マット 0.41 V-0 600×150m巻
0.50 V-0 600×100m巻
0.41 V-0 1200×600 60
0.50 V-0 1200×600 50
0.83 V-0 1200×600 30

注記

  • いずれもマスキング無しとなります。
  • 両面マットは、ベルベット/マット仕様です。巻物の場合、巻き外側がベルベット面となります。
  • ※印は特注受注品です。サイズ・ロットについてはご相談下さい。
  • 燃焼性(UL認定)については、「UL規格認定製品一覧表」をご参照ください。

用途

電装機器の絶縁・スペーサー用途へご使用頂いております。

車載オンボードチャージャー、DCDCコンバーター、インバーター、パワコン、OA機器、TV、通信機器、パソコン、電源部、基盤周り

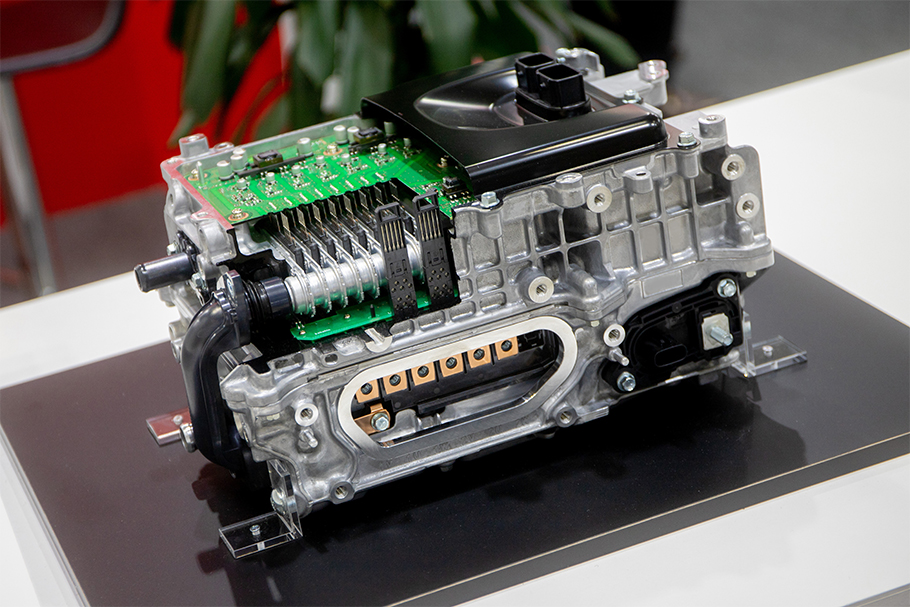

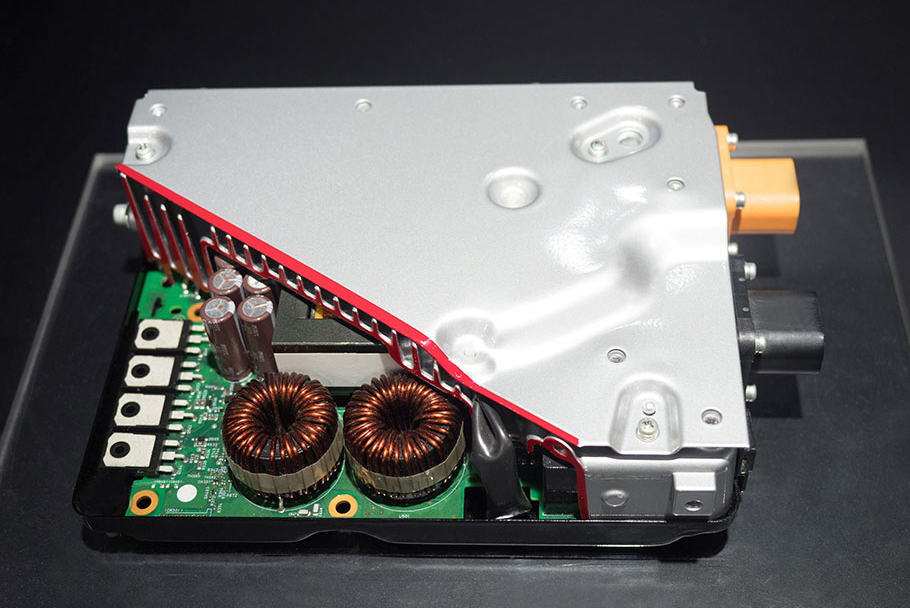

車載オンボードチャージャー、インバーター、コンバーター、基板/金属筐体・シャーシ間絶縁写真

車載オンボードチャージャー、インバーター、コンバーター、基板/金属筐体・シャーシ間絶縁

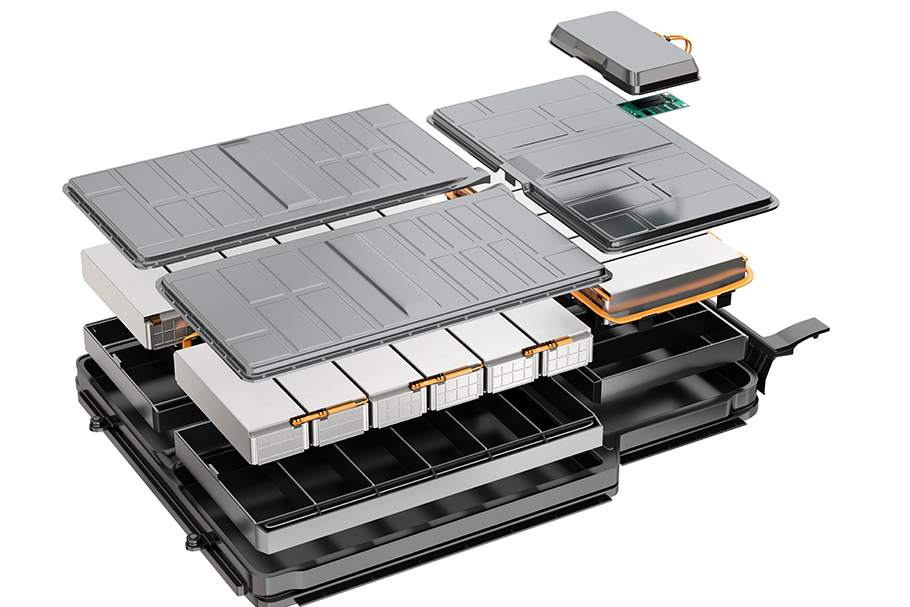

リチウムイオン二次電池、パック内電池セル間の絶縁

リチウムイオン二次電池、パック内電池セル間の絶縁

蓄電装置のケース、カバー

蓄電装置のケース、カバー

パワーコンディショナー、高電圧部の接触防止カバー写真

パワーコンディショナー、高電圧部の接触防止カバー

関連製品

サンロイドエコシートポリカ(PHFシリーズ)製品画像

サンロイドエコシート
ポリカ(PHFシリーズ)

ノンハロ難燃でありながら、最薄0.05mmから0.25mmまで7種類の厚みを取り揃えた、ポリカーボネート絶縁シートです。
