Mobility小型軽量化
プロセス短縮・構造自由度をフェノール樹脂成形加工により達成し、
金属代替部品の小型軽量化に貢献。
金属樹脂複合化技術
「優れた接合強度」と「設計の自由度」により、
高機能な構造部品開発に貢献

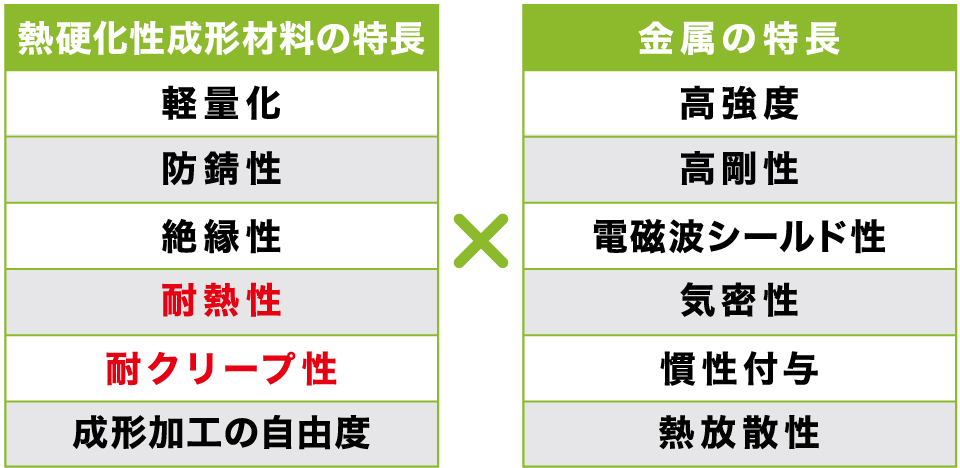

特長
- 優れた接合強度と信頼性のある接合強度が得られる
- 外側に金属を配置する複合構造物が金型内で成形可能
- 部品点数・加工工数の低減が可能
- 素材の多様性により部品の機能・形状の自由度が増す

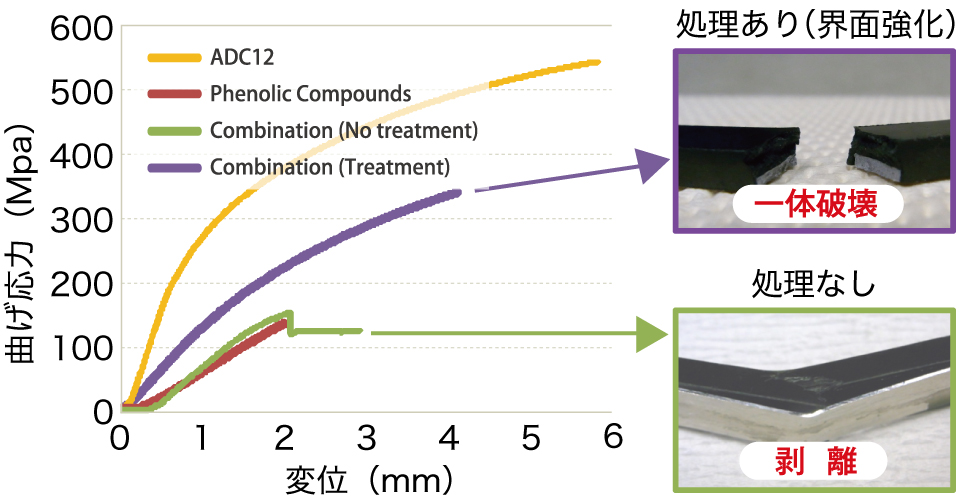

曲げ試験

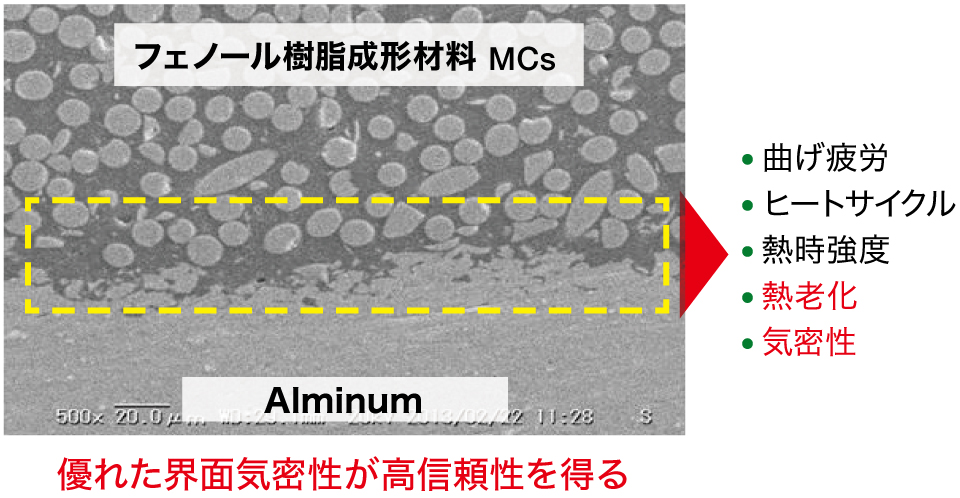

信頼性テスト

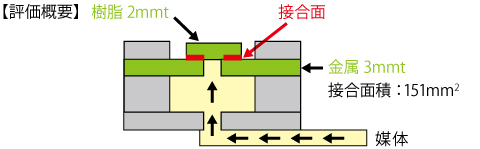

気密性
優れた気密性を提供いたします
Metal：Aluminum A5052（粗化 Etching：Laser/Chemical）
Method：JIS Z 2331準拠
Condition：TC（-40℃↔︎150℃、Each 30min）~2000cyc
| Condition | Medium | Pressure | Result | |
|---|---|---|---|---|
| Laser | Chemical | |||
| Initial | Air | 1MPa | No Leakage | No Leakage |
| Oil | 7MPa | No Leakage | No Leakage | |
| After TC ~2000 cyc | Air | 1MPa | No Leakage | No Leakage |
| Oil | 7MPa | No Leakage | No Leakage | |
※Measuring limit : 1MPa/Air 7MPa/Oil

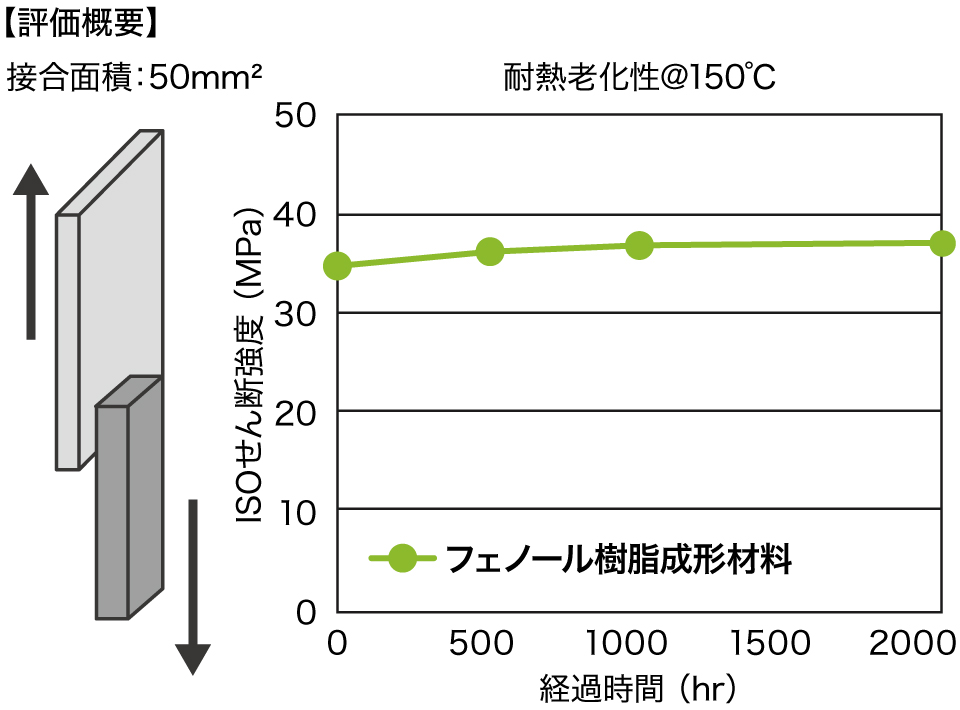

150℃耐熱老化性
金属との優れた接合性を提供いたします
Metal：Aluminum A5052（粗化：Laser）
Method：ISO Z 19095に準拠
Reliability Test：熱老化試験（150℃、〜2000h）
