Mobility小型軽量化
プロセス短縮・構造自由度をフェノール樹脂成形加工により達成し、
金属代替部品の小型軽量化に貢献。
摺動性フェノール樹脂成形材料

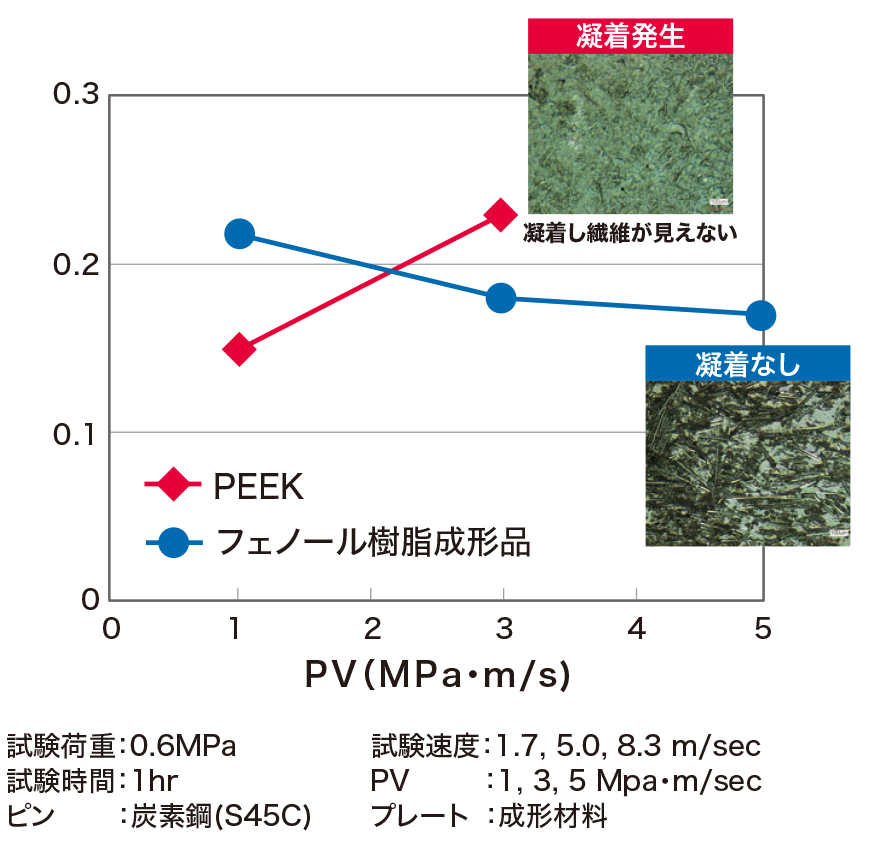

凝着のない優れた摺動性

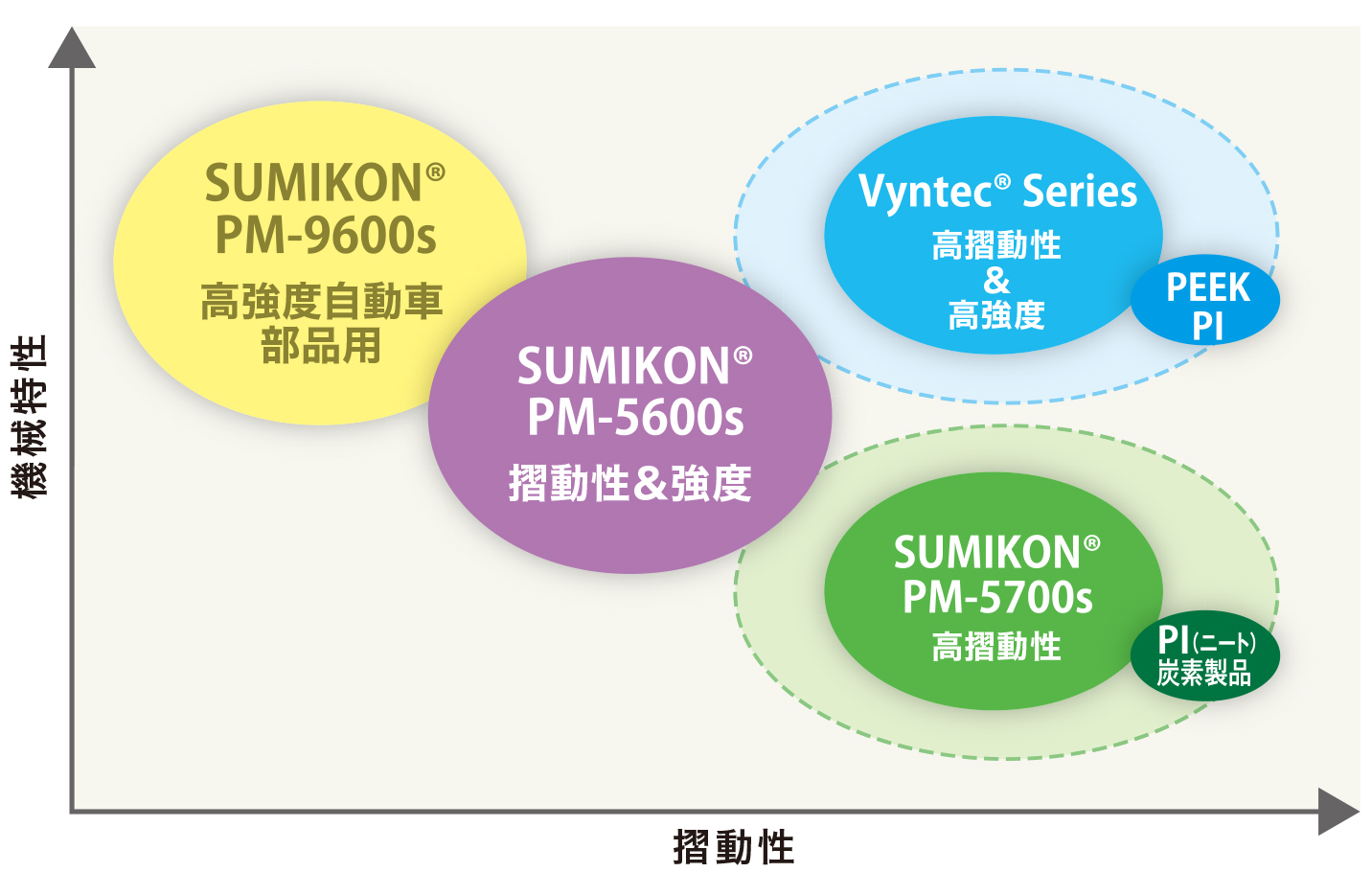

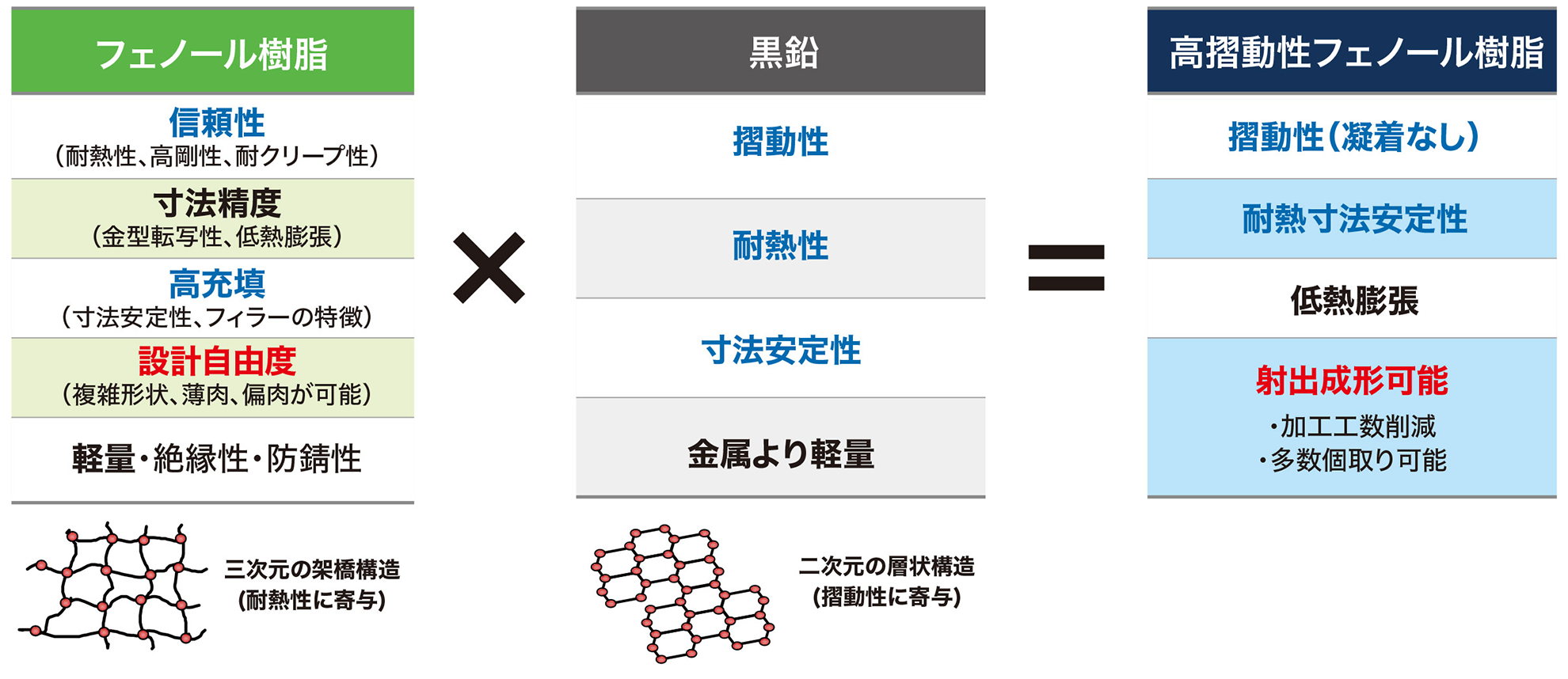

開発コンセプト

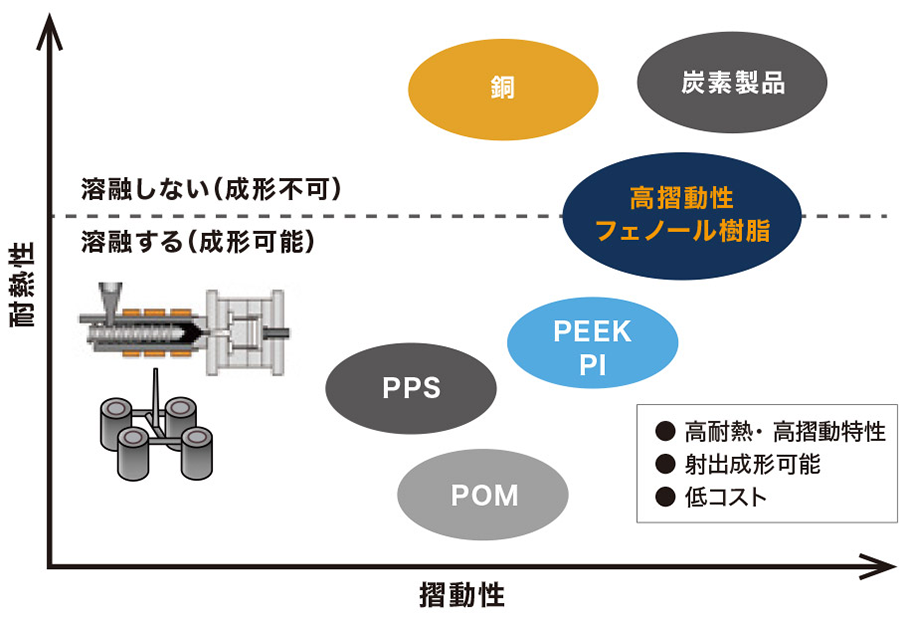

各種摺動材との比較
| 項目 | 単位 | フェノール樹脂成形材料シリーズ | 焼結 カーボン |
PEEK 熱可塑性樹脂 |
|||
|---|---|---|---|---|---|---|---|
| PM-5750 高摺動 耐摩耗性 |
PM-5740 高摺動 |
PM-5780 高摺動 低反り |
PM-5640 摺動 高強度 |
||||
| 比重 | - | 1.67 | 1.65 | 1.61 | 1.78 | 1.77 | 1.45 |
| 線膨張係数 | ppm/K | 20 | 22 | 25 | 21 | 23 | 45 |
| 曲げ強度 | MPa | 90 | 90 | 90 | 180 | 75 | 230 |
| 曲げ弾性率 | GPa | 13.5 | 13 | 12 | 15 | 15 | 11.5 |
| 圧縮強度 | MPa | 160 | 160 | 150 | 300 | 175 | 170 |
| 摩擦係数 （0.6MPa, 5m/s） |
- | 0.10 | 0.12 | 0.12 | 0.20 | 0.14 | 0.23 |
| 比摩耗量 | ㎜/（MPa·m/s ·hr） | 2×10-3 | 3.5×10-3 | 5×10-3 | - | - | - |
| ガラス転移温度 | ℃ | 200< | 200< | 200< | 200< | - | <150 |
※上記のデータは参考値です。フェノール樹脂については、試験片は射出成形で作製し、アニール後にISO規格に準じて測定しています。
※摩耗試験はS45Cに対して実施しています。

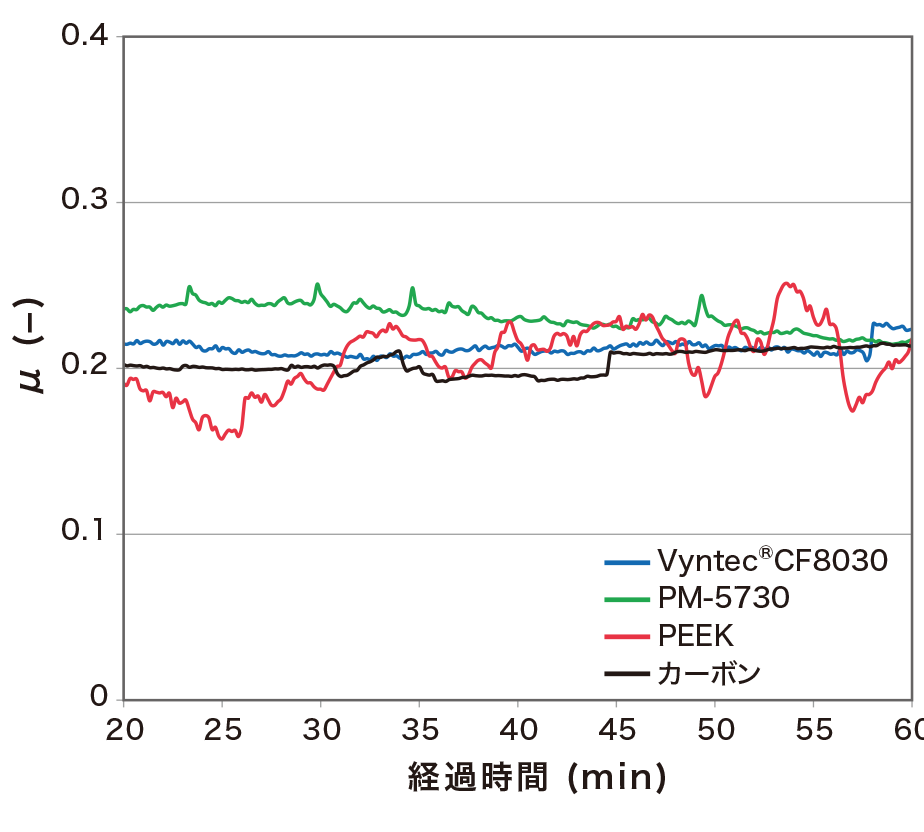

摺動特性

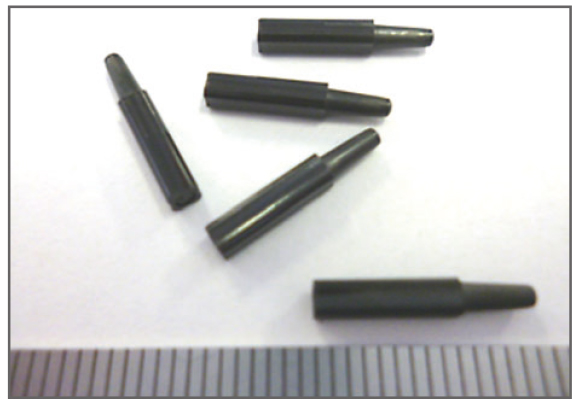

ABSプランジャー

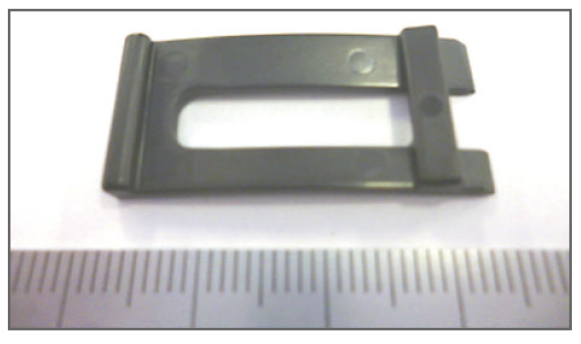

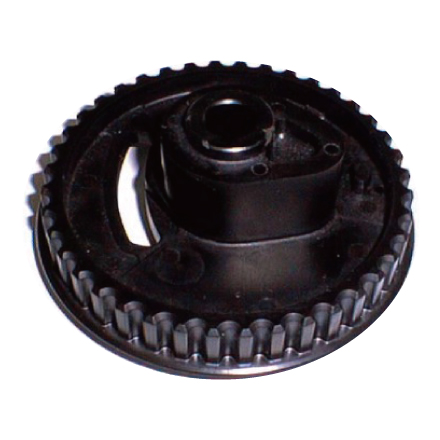

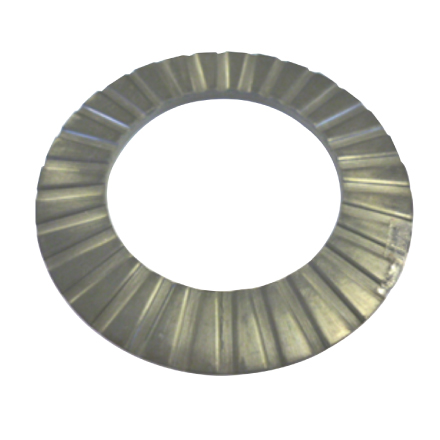

用途例
