エポキシ樹脂成形材のメリット

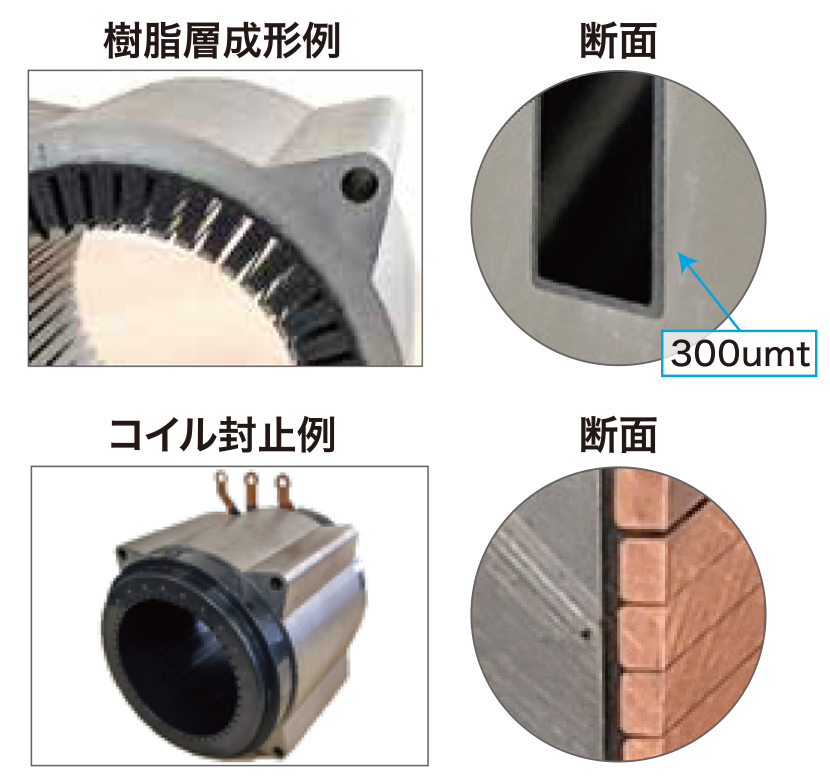

• 成形樹脂層150～300μm厚で絶縁紙を代替
• 優れた流動性でスロット内、コイル線間への狭部充填可能
• 封止構造により耐環境性向上
• 高熱伝導グレードも準備

※駆動モータ以外にも補機モータやアキシャル型等の別構造モータにも運用可能！

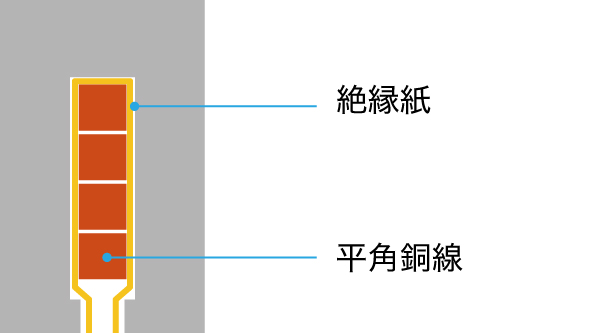

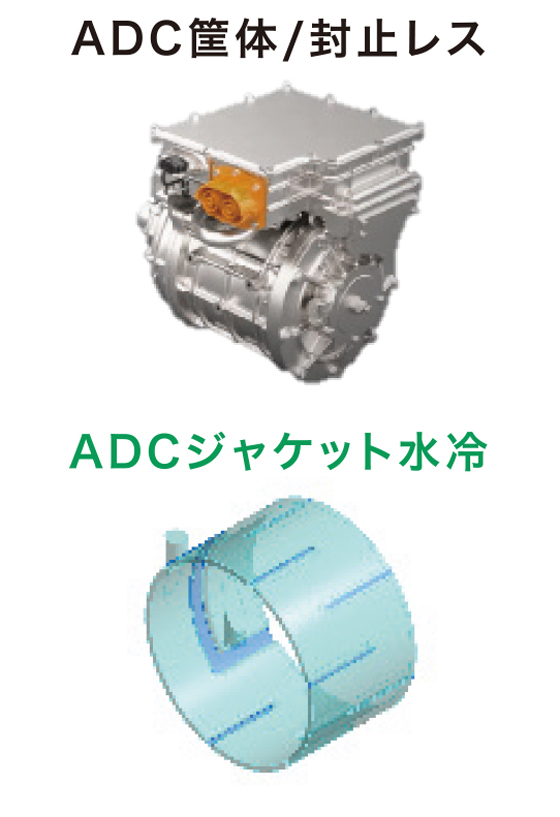

従来工法

絶縁紙＋液状樹脂浸漬等

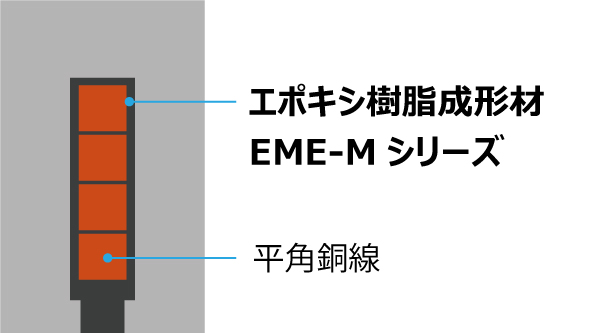

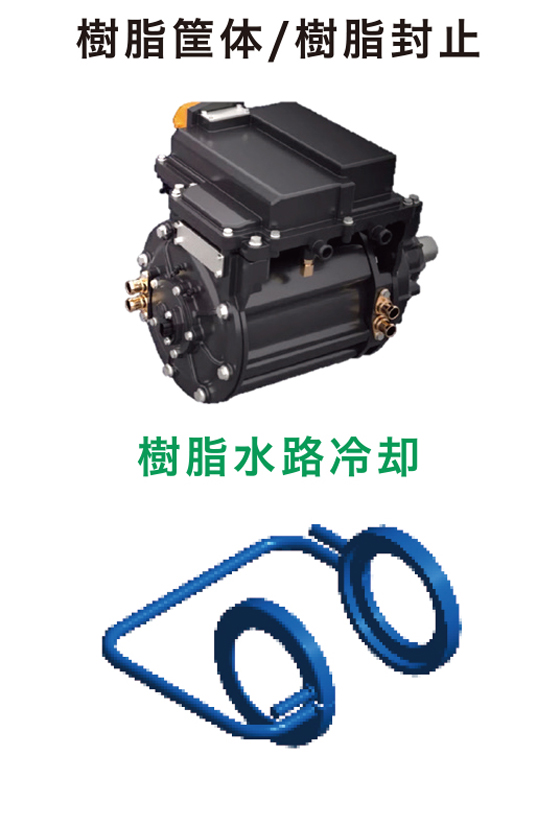

提案工法

狭部充填性に優れるエポキシ樹脂成形材で封止

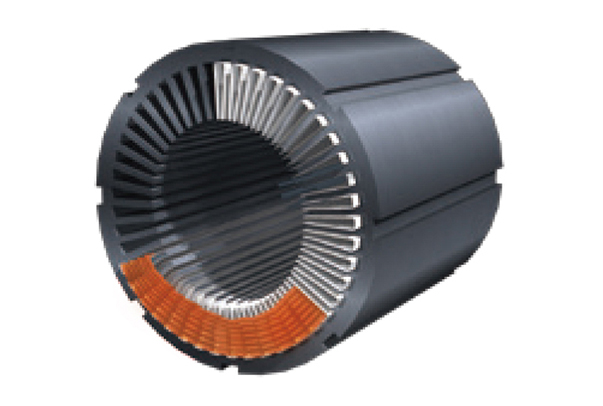

ステータコイル部断面イメージ

従来工法品

コイル間隙は充填せず（空隙あり）

提案工法品

コイル間隙も充填（空隙なし）

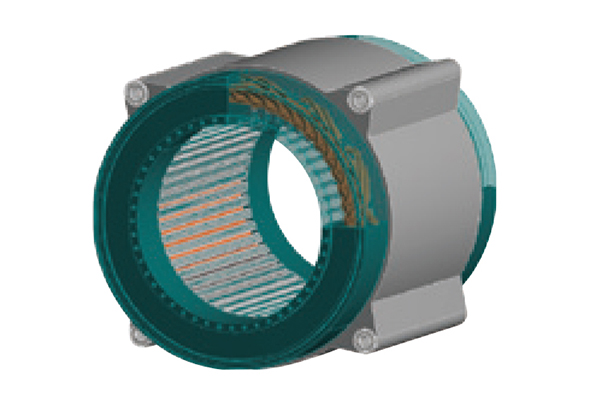

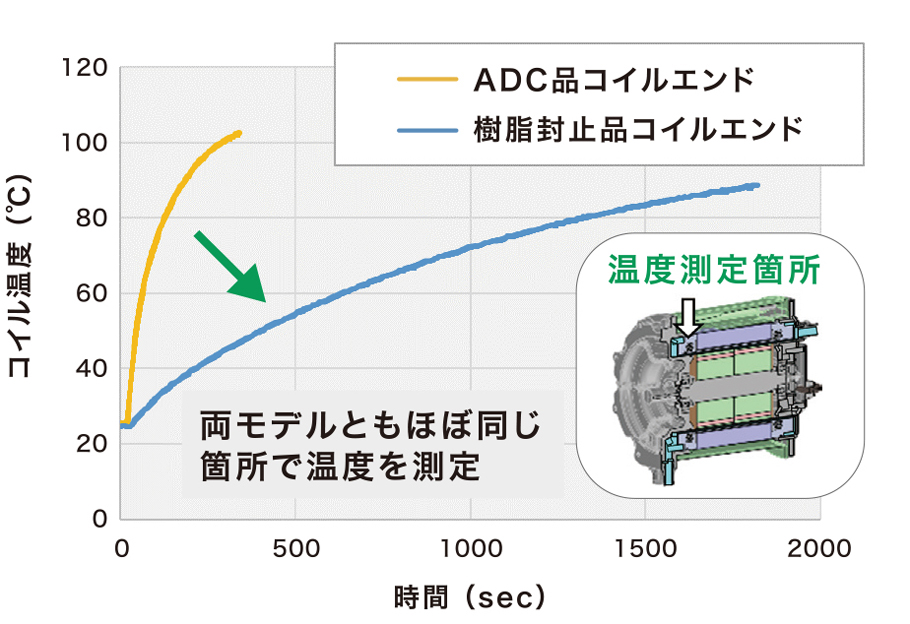

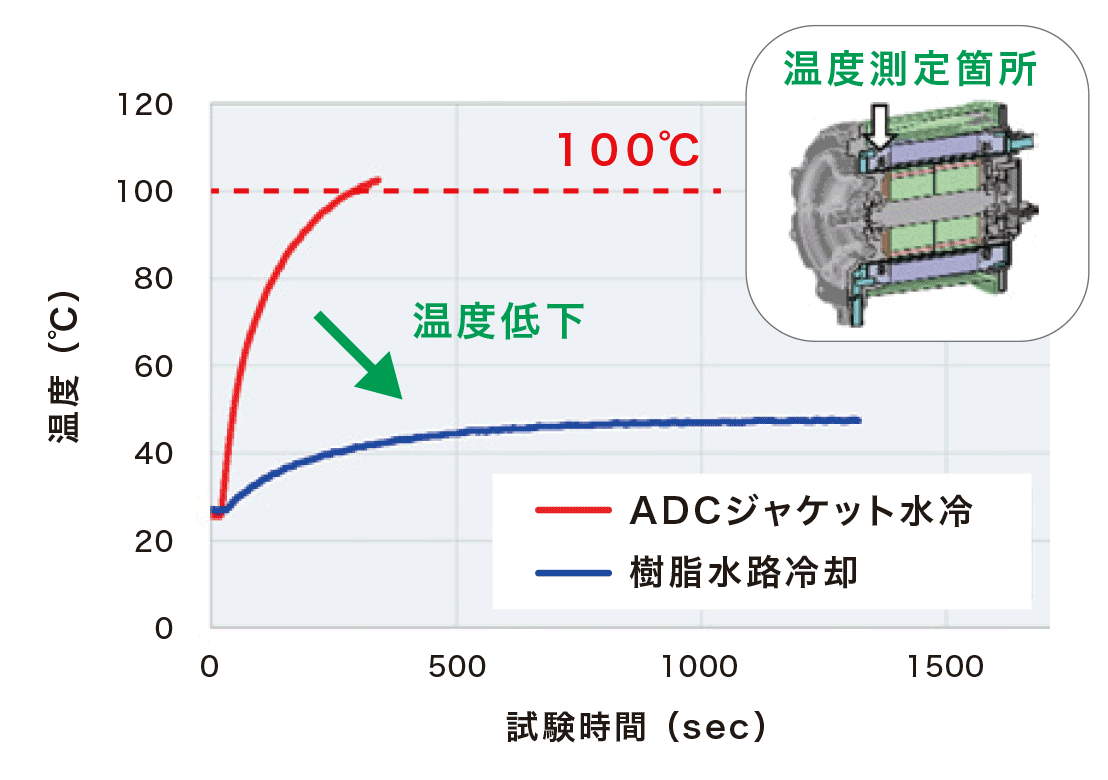

コイル冷却効果（150kWシミュレーション）

コイル発生熱を電磁鋼板へ効率よく放散し、コイル温度低減に貢献

シミュレーション条件

内側発熱：110 [W/slot]
クーラント：エチレングリコール水 50%
入り流量：0.6 (kg/min)/slot]
入り液温：65 [℃]

従来工法品

提案工法品
