高耐熱＆高絶縁性熱硬化樹脂により、
電動化パワートレーンの機能性/信頼性を向上。
バスバー用絶縁材料
熱可塑性材料（PPS成形品、絶縁チューブ）から、
信頼性の高い熱硬化性樹脂材料へ
特長
作業性改善、狭ギャップ化対応=電力効率向上、耐熱絶縁性=信頼性向上

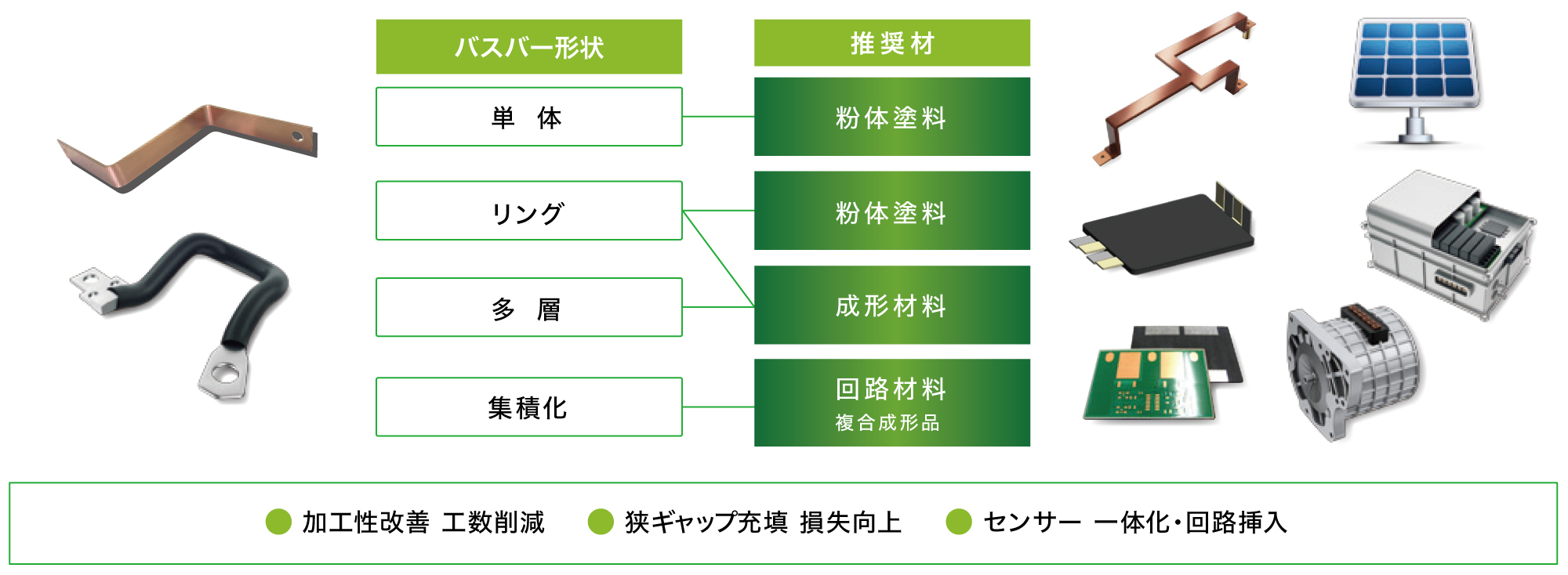

バスバー絶縁用推奨材料
| 単位 | PPS | SUMIKON® 成形材料 | SUMILITERESIN® 粉体塗料 | |||||
|---|---|---|---|---|---|---|---|---|
| 品番 | AM-100 信頼性 |
TM-4120 コスト |
ECP-257KM 標準 |
ECP-401KB 可撓性 |
ECP-266 耐トラ |
|||
| 樹脂系 | ポリフェニレン スルフィト |
ジアリルフタレート | 不飽和ポリエステル | エポキシ | エポキシ | エポキシ | ||
| 絶縁抵抗 | A | Ω | 1015 | 1015 | 1015 | 1015 | 1015 | 1015 |
| D | Ω | 1014 | 1014 | 1013 | 1014 | 1014 | 1014 | |
| 耐トラッキング性（CTI） | V | 200 | 600 | 600 | 225 | 200 | 600 | |
| 絶縁破壊 | kV/mm | 15 | 14 | 14 | 25 | 26 | 28 | |
| 曲げ強さ | MPa | 200 | 135 | 105 | 130 | 93 | ー | |
| シャルピー衝撃 | kJ/mm2 | 6 | 3.2 | 3.3 | ー | ー | ー | |
| 吸水率 | % | 0.03 | 0.08 | 0.22 | 0.36 | 0.5 | 0.4 | |
| 比重 | ー | 1.95 | 1.66 | 1.97 | 1.7 | 1.6 | 1.6 | |
| 曲げ弾性率 | MPa | ー | 10,000 | 12,000 | 6,900 | 3,600 | ー | |
| 曲げ伸び率 | % | ー | 1.1 | 1.0 | 1.7 | 4.9 | ー | |
| 難燃性 | UL94 | ー | HB Certified |
V-0 Certified |
V-0 Certified |
V-0(相当) Equivalent |
ー | |
