IoT高速通信
高速大容量通信を支える、確かな素材をご提供
ポリマー光導波路
光通信や光センシングにおいて、
光ファイバでは設計が困難な狭所での
光配線に最適
特長
光導波路構造/伝送性能

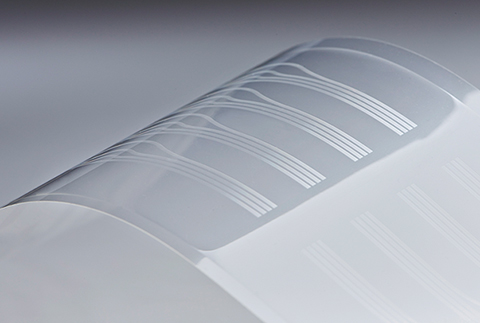

「薄い・軽い・柔らかい」
- フィルム層厚：100 µm
- 柔軟性：R=1 mm
- 軽量化（電気配線比）：約1/100

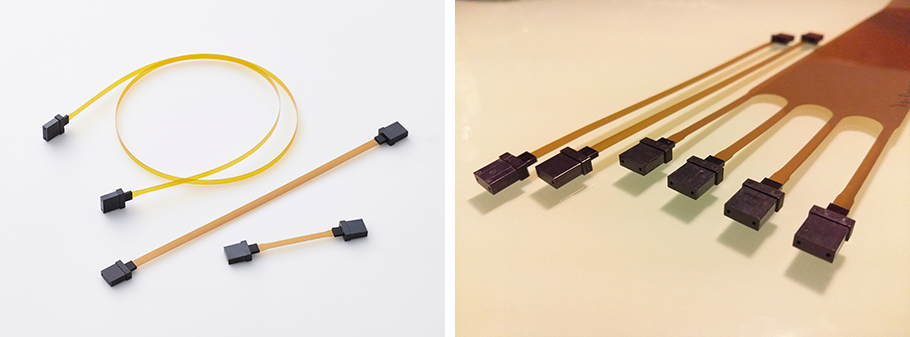

光配線

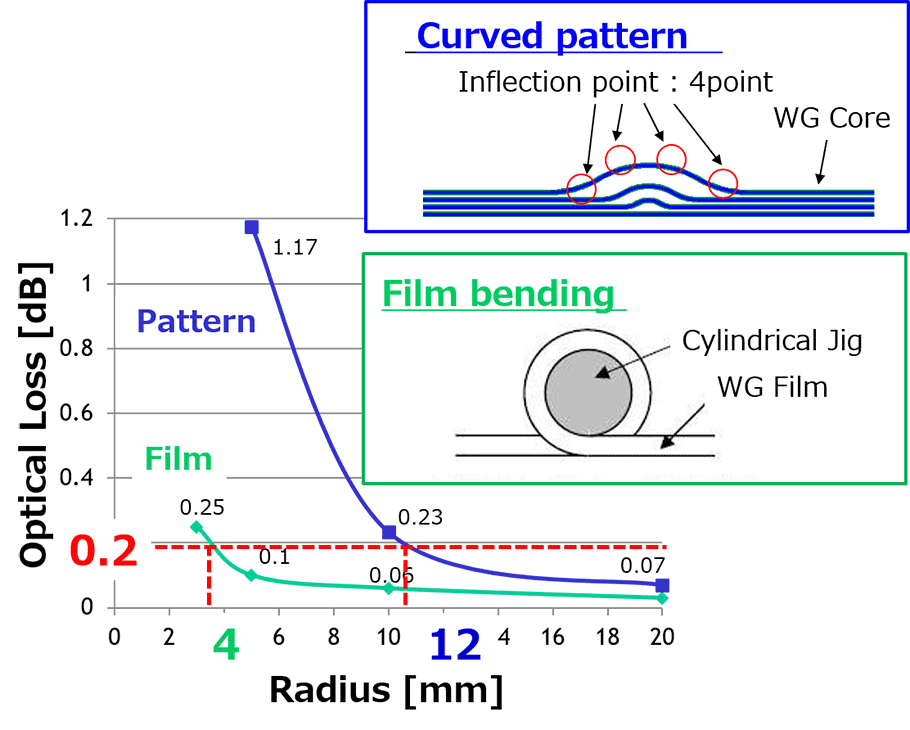

曲げ特性
過剰損失がない曲率半径(<0.2 dB)
・ フィルム曲げ：＞5 mm
・ パターン曲げ：＞12 mm

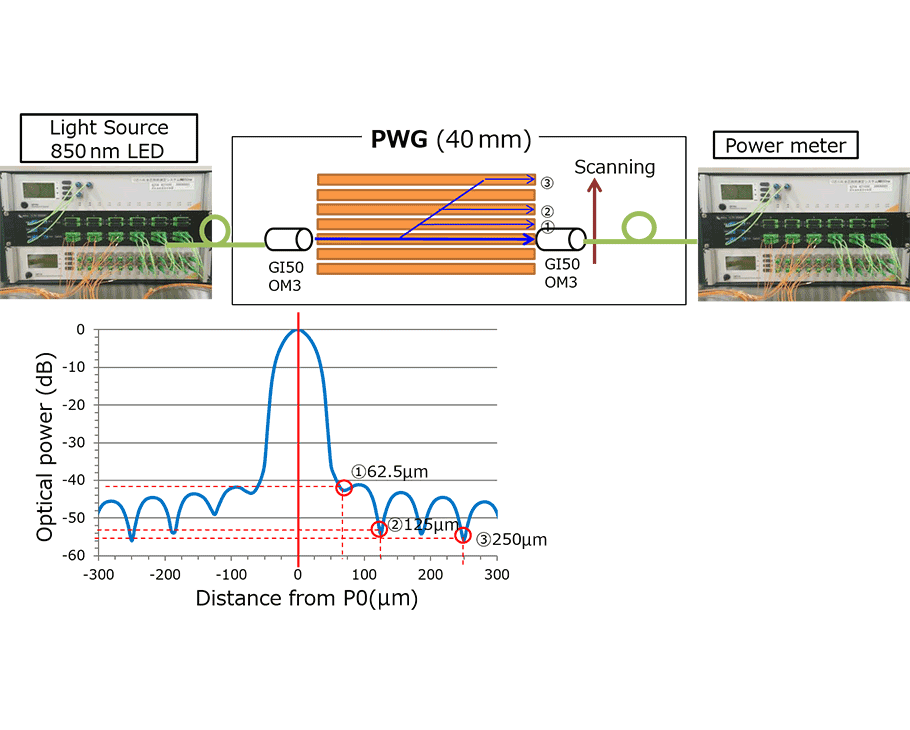

配線間クロストーク
信号間クロストーク：
・< -40 dB (62.5 µmP)
・< -50 dB (125/250 µmP)

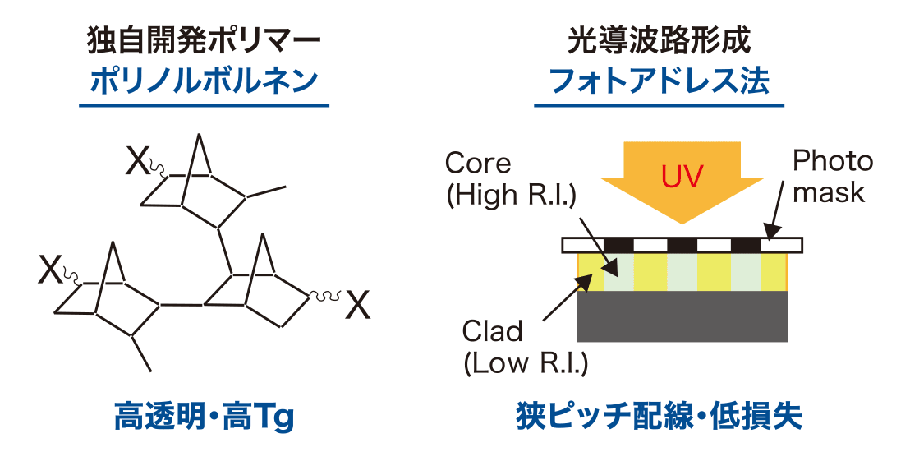

コア技術

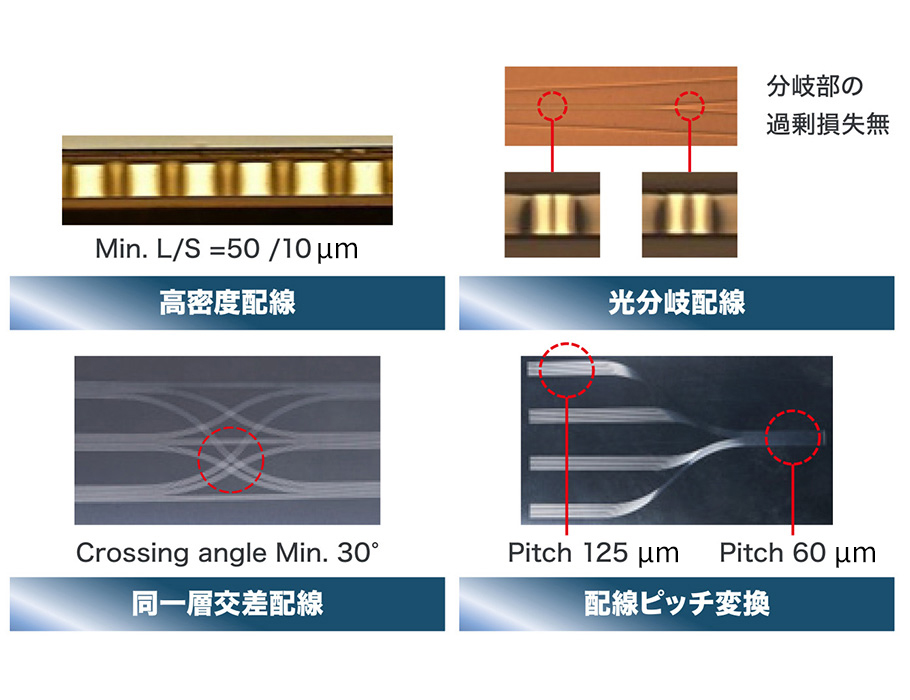

光導波路技術
細部まで高精度、再現性良く回路形成

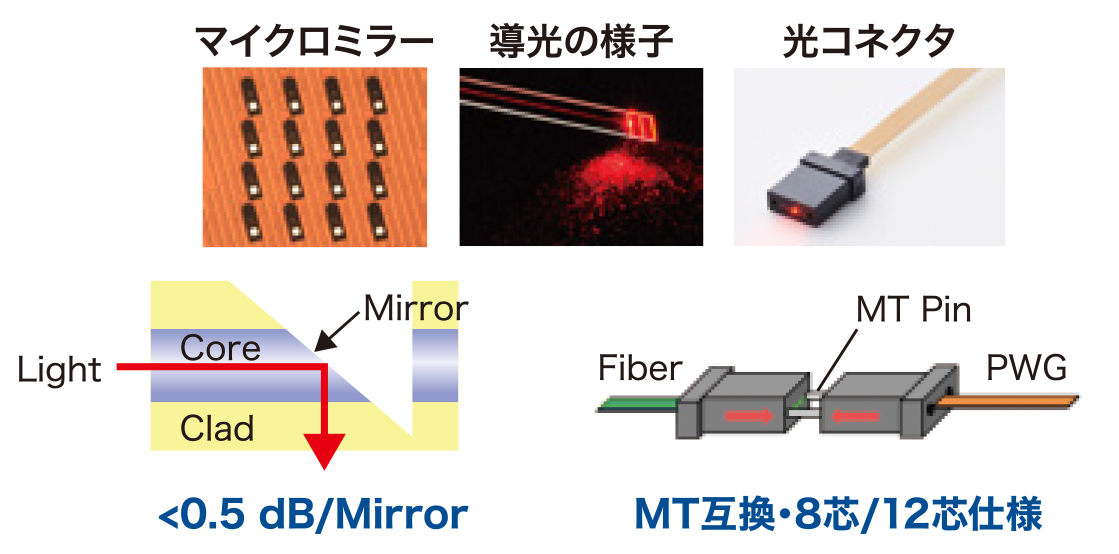

光接続技術（ミラー・コネクタ）
光部品にアライメント接続可能
光伝送路の基本特性
| 項目 | 値 |
|---|---|
| 伝搬損失 | 0.05 dB/cm＠λ＝850 nm ※カットバック評価 |
| 伝送帯域 | 40 GHz•m ※1.8 m評価パターン |
| 縦曲げ損失 | <0.5 dB @R=5 mm |
信頼性評価項目の一例
| 項目 | 値 |
|---|---|
| 高温放置 | 2000時間＠ 125 ℃* <0.5 dB |
| 高温高湿放置 | 85土2 ℃,85士5 % (RH), 2000時間＊ <0.5 dB |
※Telcordia GR-468,JPCA-PE02-05-02S 準拠
光接続構造も含めて
オーダーメイドでご対応
用途例

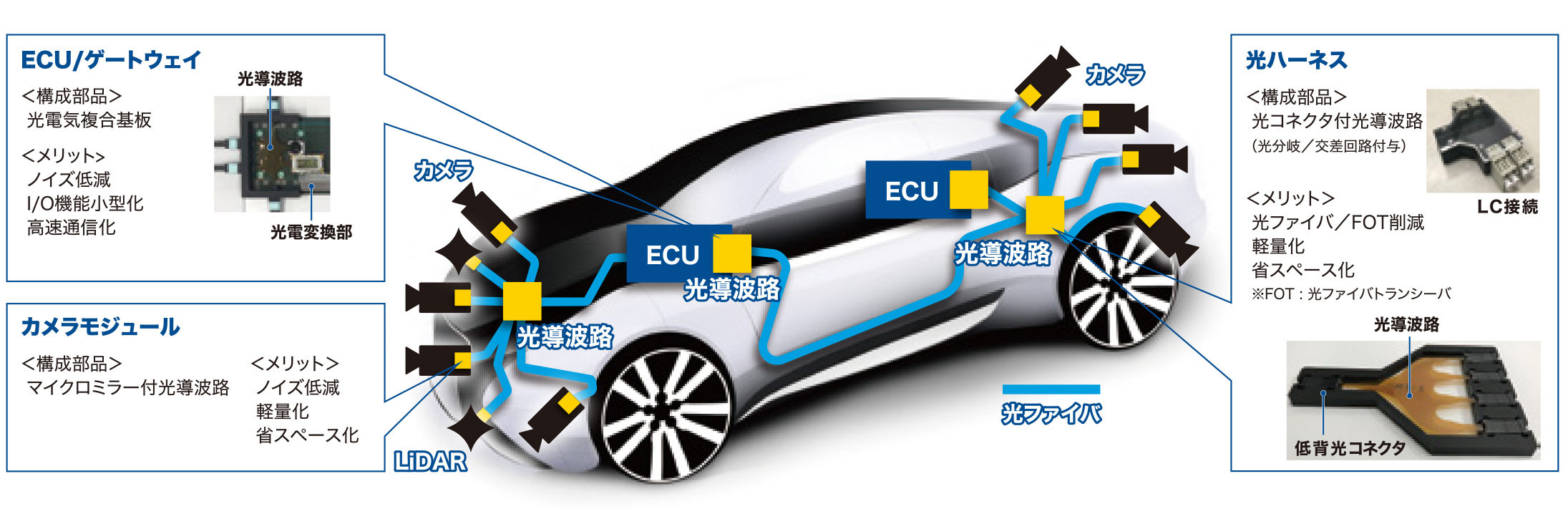

光通信用途 全自動運転自動車
光ファイバと光導波路の組み合わせによる光ハーネス提案

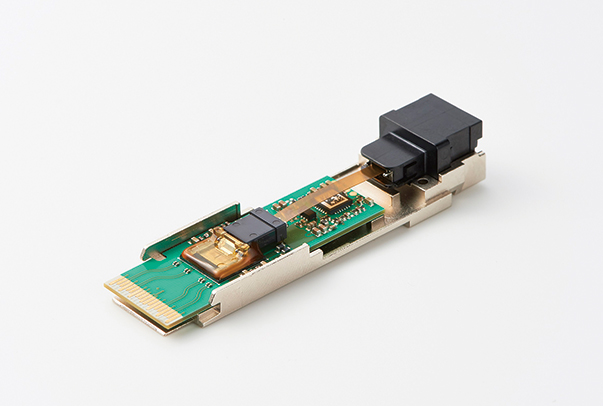

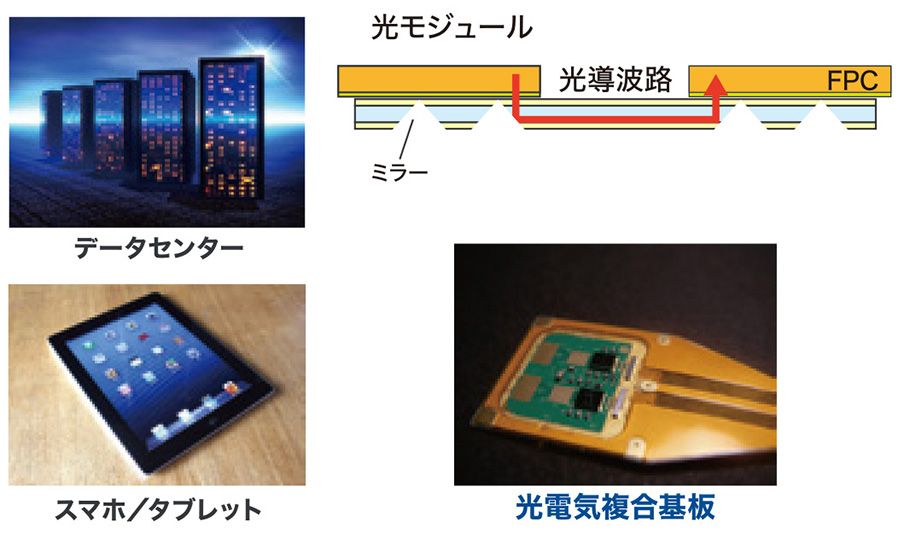

光データ通信
高速通信のみ光配線に置換

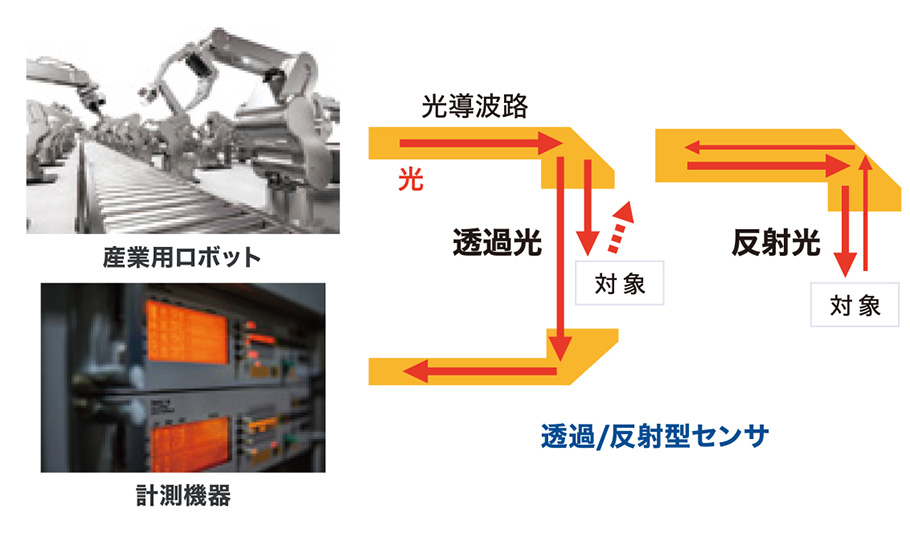

光センシング
