精密エポキシ樹脂
エポキシ樹脂粉体塗料

製品紹介

接着性、耐熱性、電気絶縁性、機械強度など優れた特性を有するエポキシ樹脂をベースにしており高品質で作業性や安全性に優れた絶縁用粉体塗料です。

生産工場

  • 静岡工場

研究所

  • HPP技術開発研究所

特長

環境対応

  • 揮発性溶剤(VOC)を含有していません。
  • 回収粉のリサイクル使用が可能、廃棄ロスを低減できます。

良好な塗装付着性

  • 複雑形状でも塗装可能です。
  • 塗装方法と条件の変更により膜厚調整が可能です。

優れた塗膜性能

  • 電気絶縁性と機械強度に優れています。

用途

エレクトロニクス・電機

電子部品

自動車・車両・航空機

電装部品

モーター使用例

電子部品使用例

仕様

主要品番詳細(モータ用)スミライトレジン®ECPシリーズ
 ECP-158ECP-147ECP-251ECP-249ECP-303EX-1101
用途 スロット
絶縁
スロット
絶縁
スロット
絶縁
カバー
防錆
コイル
固着
スロット
絶縁
特長耐溶剤性
耐熱性
金属接着性
エッジカバー率
含浸性
薄膜塗装
保存安定性
UL認定
(ファイルNo.98667)
規格  746B  746B
認定厚み  0.05mm  0.1mm
認定色
塗膜外観色
標準硬化条件200℃
20分
200℃
15分
200℃
20分
180℃
30分
200℃
15分
200℃
20分
硬化物
特性
硬度 -,
バコール型
878685858873
ガラス転移
温度
℃,
TMA法
125139155105155124
熱膨張率1/℃,
TMA法
4×10-54×10-54×10-55×10-54×10-55×10-5
絶縁破壊
電圧
kV,
300μm
1012101218
体積
抵抗率
Ω・cm,
23℃
1×10151×10151×10151×10151×10151×1015
デュポン
衝撃強さ
cm,
1/8インチ
φ300μm
>50>50>50>50>5045
せん断
接着強さ
MPa,
Fe/Fe
232025
カットスルー
抵抗
℃,
0.6mmφ
370400400

注記

  • 上記数値は代表値であり、保証値ではありません。
主要品番詳細(電子部品用)スミライトレジン®ECPシリーズ
 ECP-294ECP-296ECP-354ECP-202
用途 セラミック
コイル部品
セラミック
部品
セラミック
部品
フィルム
コンデンサ
特長耐湿性
耐冷熱サイクル性
高強度
短時間硬化性
低温硬化性
耐トラッキング性
ノンハロ難燃性
UL認定
(ファイルNo.98667)
規格(UL-94)V-0 V-0V-0
認定厚み0.75mm 0.5mm0.84mm
認定色オールカラー オールカラーオールカラー
塗膜外観色青,緑,黒褐,青
標準硬化条件150℃ 60分150℃ 30分155℃ 30分100℃ 60分
硬化物
特性
硬度 -,バコール型 88908885
ガラス転移 温度 ℃,TMA法 11010580105
熱膨張率 1/℃,
TMA法
3×10-54×10-55×10-54×10-5
絶縁破壊 電圧 kV,1mm 182030 (0.8mm)20
体積 抵抗率 Ω・cm,23℃ 1×10151×10151×10151×1015
Ω・cm,
煮沸2hr後
1×10141×10141×10131×1014
耐トラッキング性 V,CTI 225(黒) 275(青,緑) 275600
レーザ
マーキング性
炭酸
ガスレーザ
タイプ有タイプ無タイプ有タイプ無
難燃性UL94V-0認定V-0相当V-0認定V-0認定

注記

  • 上記数値は代表値であり、保証値ではありません。

使用方法

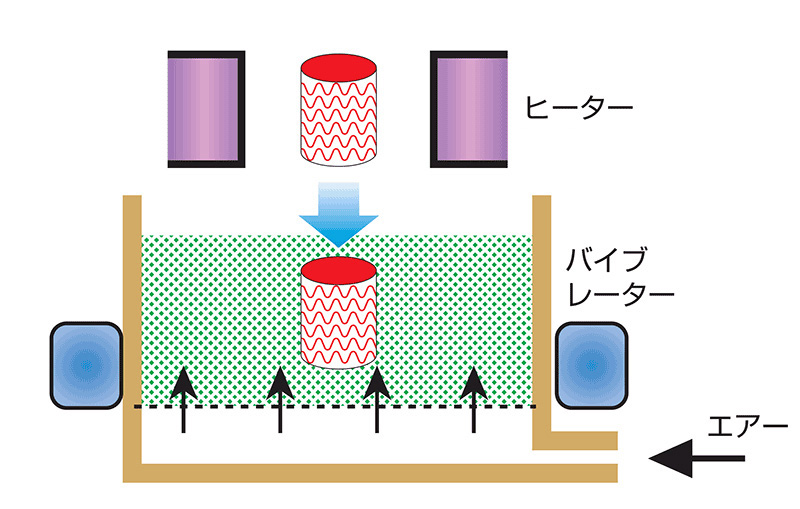

流動浸漬法

特長

  • 繰り返し浸漬ができるため200μm~1mmの厚膜塗装が可能
  • 被塗装物の予熱が必要
  • 大型の塗装物や含浸が必要な塗装物に適する
    例)モータコイル固着
    大型コンデンサ類

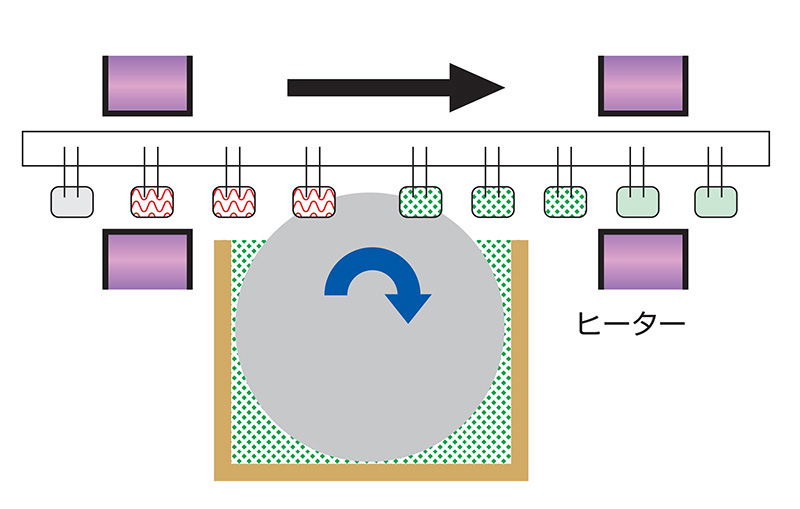

流動浸漬ホィール&ベッド法

特長

  • 小型部品の連続塗装に適する
    例)小型コンデンサ類
  • 被塗装物への予熱が必要である

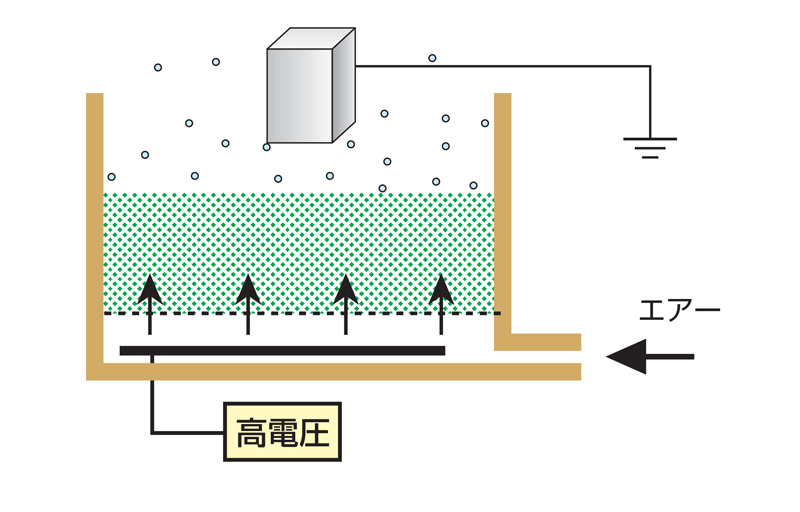

静電流動浸漬法

特長

  • 200~500μmの塗装に適する
  • 被塗装物への予熱が不要
  • 電気力線が入り込まない凹部への粉体付着は少ない
  • 小型の被塗装物に適する
    例)小型モータ

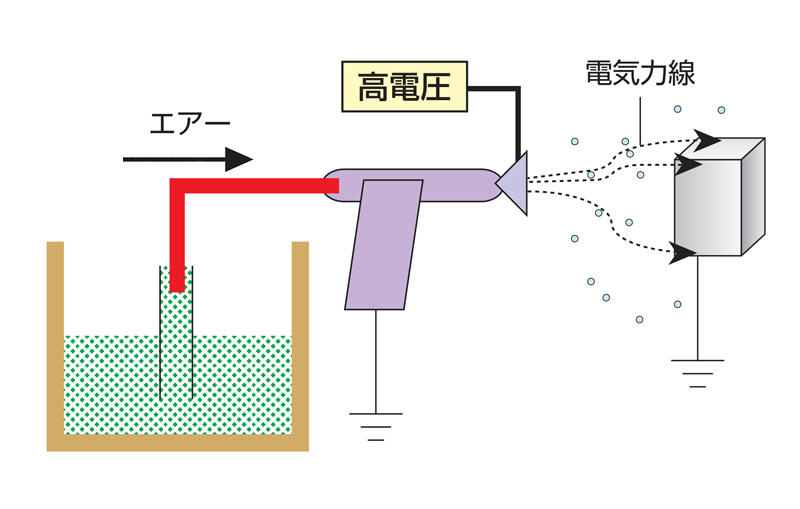

静電スプレー法(コロナガン)

特長

  • 100~200μmの塗装に適する
  • 被塗装物への予熱が不要
  • 電気力線が入り込まない凹部への粉体付着は少ない
  • 大型の被塗装物に適する
    例)大型モータ、建材

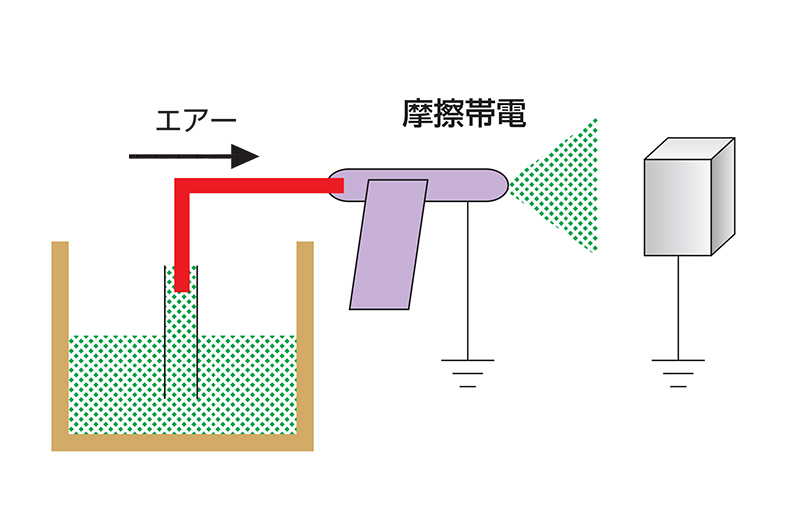

静電スプレー法(トリボガン)

特長

  • 30~200μmの薄膜塗装が可能である
  • 電気力線が無いため凹部の粉体付着性に優れる
  • 塗装環境の影響を受けやすい
  • 複雑な形状の塗装物に適する
    例)マイクロモータ
