IoTパワーモジュール

高効率なエネルギー変換を支える機能性樹脂

高放熱シート材料/金属ベース高放熱基板材料

高放熱シート材料/金属ベース高放熱基板材料

高熱伝導フィラーと高信頼性樹脂の配合・
生産技術により高信頼性の高放熱材料を提供

メタルベース対応材料

業界最高クラスの高放熱グレードまで用途に応じたラインナップ
メタルベース対応材料
項目 試験方法 ALC-1331
(80μm)
熱伝導率
(レーザーフラッシュ法)
W/m·K Laser flash / 25̊C 3
絶縁破壊電圧 kV DC >10
絶縁破壊電圧 kV AC 6
ピール強度 N/mm 35μm 1.5
難燃性 - UL94 94V-0
ガラス転移温度 deg.C TMA 100
弾性率(E’) GPa DMA 21
耐トラッキング V IEC method 600
吸収率 % D-24/23 0.3
耐薬品性 - 3%NeOH
40deg.C
3min
OK

※上記データは代表値であり、保証値ではありません。

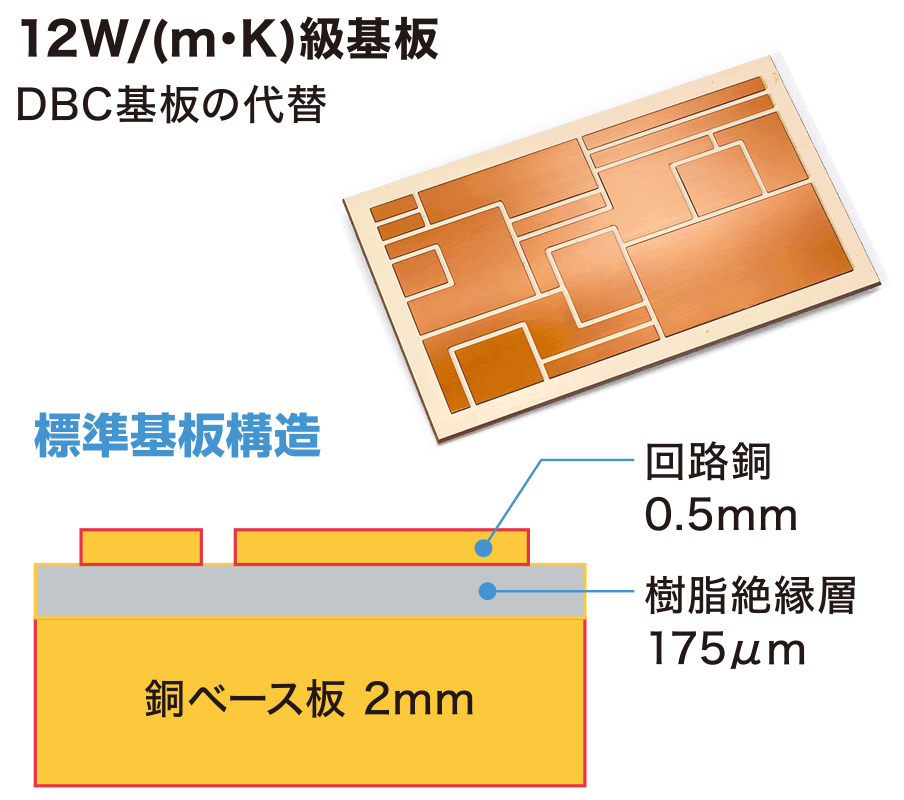

銅ベース対応材料

項目 試験方法 BLA-6052
(150μm)
BLA-6081
(175μm)
熱伝導率 W/m·K Laser flash / 25̊C
Laser flash / 175̊C
>16
>14
>12
>10
絶縁破壊電圧 kVrms AC / 25̊C >8 >8
体積抵抗率 Ω·cm DC, 1kV, 1min/25̊C
DC, 1kV, 1min/175̊C
1E+16 1E+13
誘電率 - 1MHz 1E+16 1E+13
誘電正接 - 1MHz 4.5 4.6
ガラス転移温度 (Tg) ̊C TMA 0.005 0.004
弾性率 (E’) GPa DMA / 25̊C >200 >200
CTE(α1) ppm/K TMA, < Tg 24 18
CTE(α2) ppm/K TMA, > Tg 11 12
せん断密着強度 MPa Die shear 31 50

※上記データは代表値であり、保証値ではありません。

用途例

高放熱シート材料/金属ベース高放熱基板材料用途例 高放熱シート材料/金属ベース高放熱基板材料用途例
