高効率なエネルギー変換を支える機能性樹脂
液状エポキシ材料
従来材に比べ耐熱性を高め
パワーモジュールや車載高耐熱用途へ
展開可能に

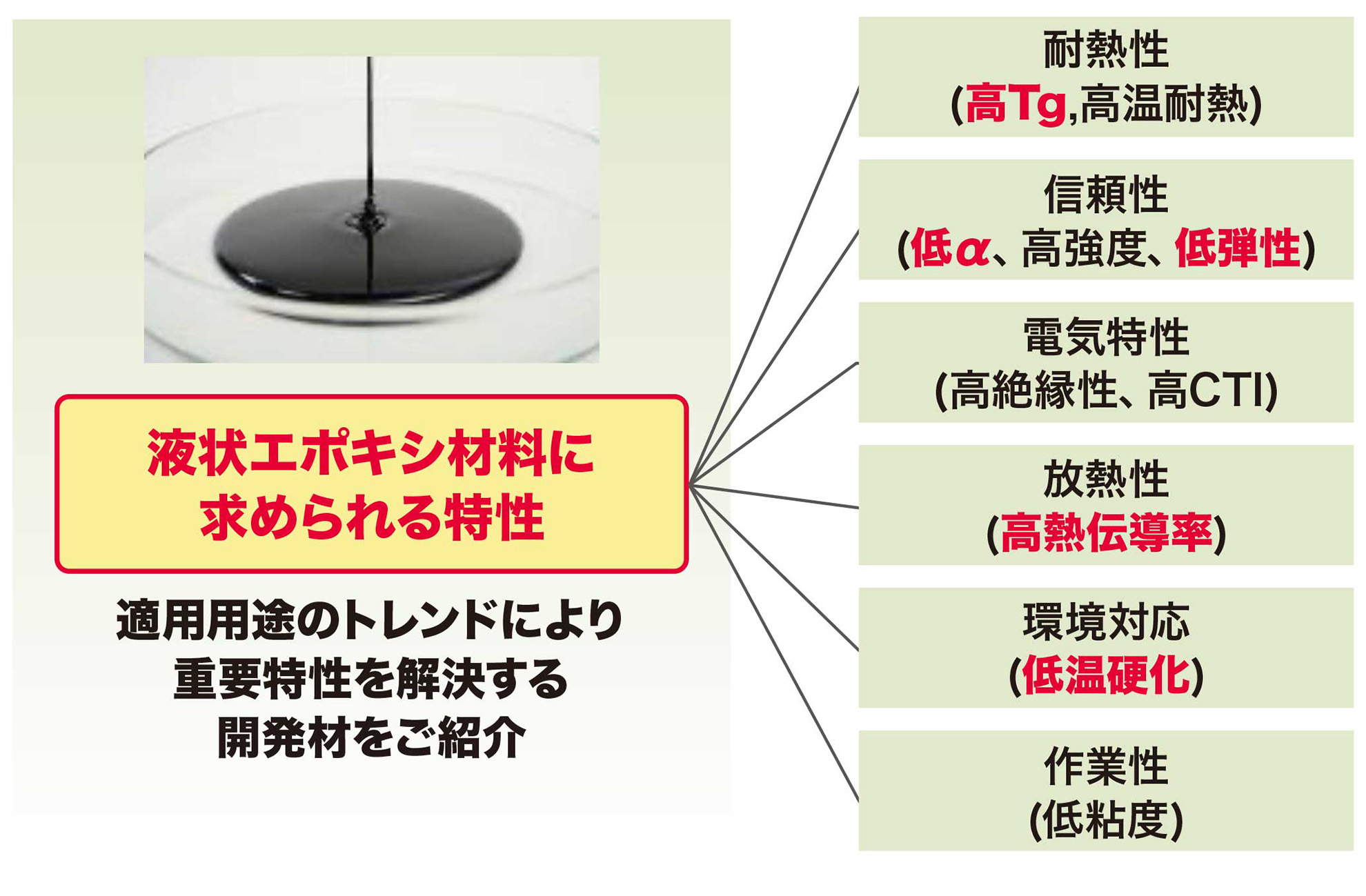

コンセプト
用途例

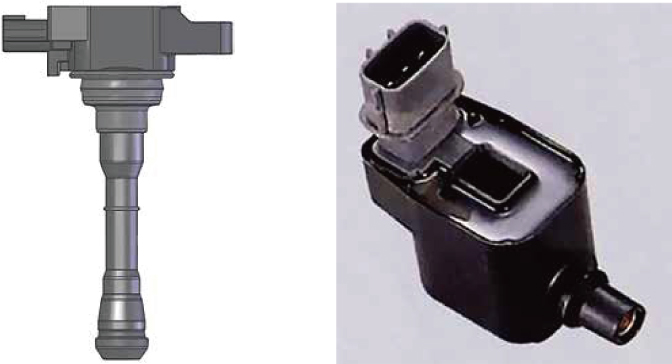

イグニッションコイル

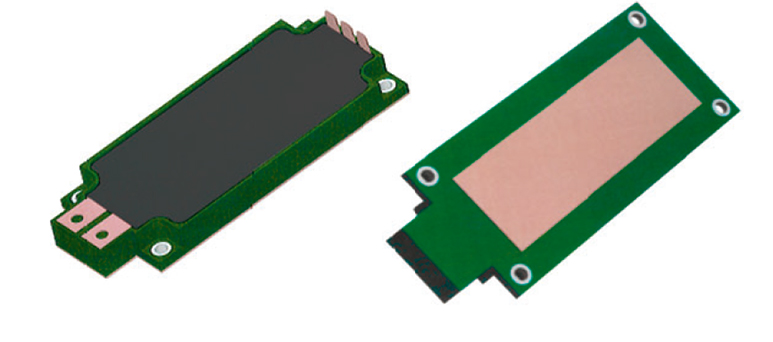

パワーモジュール
特長
- 高信頼性：低膨張、低弾性化により封止時の応力低減が可能、製品信頼性向上に貢献
- 高放熱：熱伝導率を高め、部材の熱ストレス低減に貢献（１W～3W開発）
- 環境対応：低温硬化技術により、製造工程でのCO2削減に貢献。
材料特性
| 特性 | 項目 | 条件・単位 | 量産品 | 開発材 | |||
| ECR-2222K ECH-222G |
ECR-1014 ECH-14 |
ECR-X24019 ECH-X24019 |
高放熱材 | 環境対応材 低温硬化 |
|||
| 配合比 | 100/100 | 100/100 | 100/150 | 100/100 | 100/5 | ||
| 液状特性 | 粘度 | 60℃・Pa・ｓ | 0.5 | 2 | 5 | 5 | 1 |
| 硬化物特性 | 曲げ強度 | RT・Mpa | 130 | 140 | 130 | 130 | 95 |
| 曲げ弾性率 | RT・Gpa | 9 | 17 | 12 | 29 | 12 | |
| Tg | TMA・ppm | 125 | 210 | 205 | 195 | 125 | |
| CTE1 (<Tg) | TMA・ppm | 40 | 16 | 12 | 14 | 33 | |
| 放熱性 | LFA/W（m・k） | 0.7 | 0.6 | 0.6 | 3 | 1.1 | |
| 難燃性 | ー | ー | UL-94 HB | UL-94 HB 相当 | ー | V-0 相当 | |
| 硬化条件 | 100℃/2h +140℃/2h | 130℃/1.5h +180℃/2h | 130℃/1.5h +180℃/2h | 160℃/1h +180℃/2h | 80℃/1h | ||
