高絶縁性と軽量化を実現する材料技術
高耐トラッキング性絶縁用エポキシ樹脂粉体塗料
信頼性に優れる電気絶縁用エポキシ樹脂粉体塗料

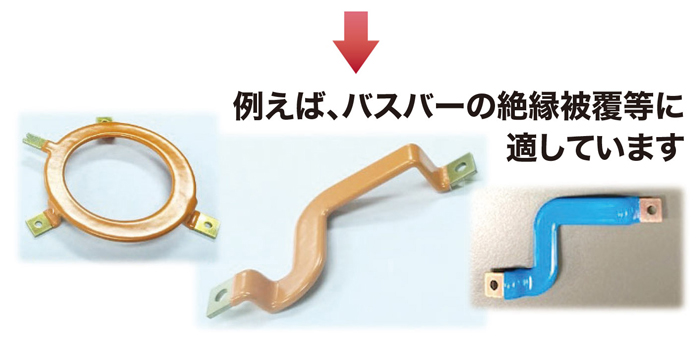

弊社の高耐トラッキング性粉体塗料は…
- 沿面距離短縮に繋がります
- 金型不要です
- 設計の自由度が上がります
- 省人化に貢献します
特長

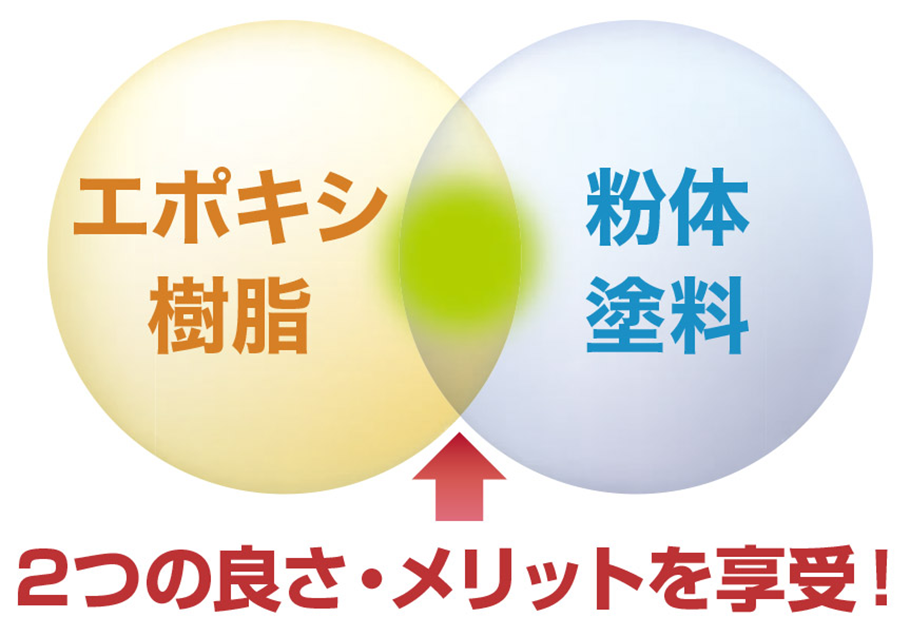

エポキシ樹脂の長所（弊社推定）
- 電気絶縁性が高い
- 金属との接着性が良い
- 加熱溶融粘度が低い（ 被覆性が良い）
粉体塗料の長所（弊社推定）
| 視 点 | 粉体塗料 | 熱可塑成形 | 熱収縮チューブ （熱可塑） |
|---|---|---|---|
| 形状設計の自由度 | ○ | ○ | △ |
| 省人化 | ○ | ○ | △ |
| 金型の必要性 | ○ | × | ○ |
| 金属/材料の接着性 | ○ | △ | × |
| 施工環境 | △ | ○ | ○ |
高耐トラッキング性粉体塗料（開発品 弊社測定値）
| 項 目 | 単位・条件 | 非難燃タイプ | 難燃タイプ | |
|---|---|---|---|---|
| 標準硬化条件 | － | 170℃40分 | 170℃40分 | |
| 電気的特性 | 耐トラッキング性（CTI） | V, 社内法 | ≧800 | ≧800 |
| 絶縁破壊電圧 | kV/mm, 1mm | 37 | 35 | |
| 熱的特性 | 難燃性 | 0.5mm厚, UL94V法 | ̶ | V-0相当 |
| ガラス転移温度 | ℃, TMA | 121 | 84 | |
| 線膨張係数（＜Tg） | ppm(≦Tg), TMA | 28 | 49 | |
| ppm(≧Tg), TMA | 101 | 134 | ||
| 機械的特性 | ３点曲げ強度 | MPa | 120 | 84 |
| せん断引張強度 （対銅） |
MPa, C1100 | 12 | 17 | |
| Dupont衝撃強さ | cm, 1/16インチ 500µm厚 500g |
≧50 | ≧50 |
測定法

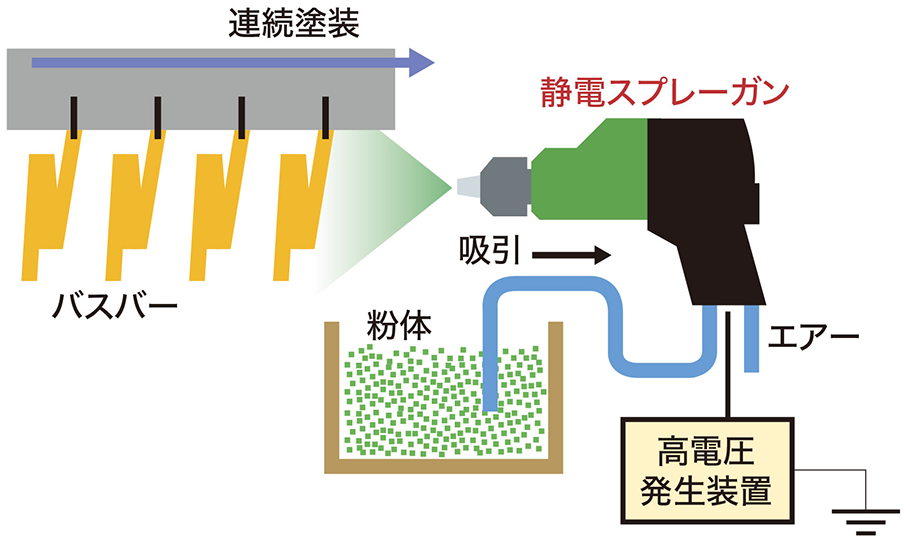

塗装方法
粉体塗装には静電気を利用した方式が適しています。スプレーや流動槽を用いて被着体表面に粉体粒子を静電引力で付着させ、その後加熱硬化させる方法です。マスキングする事で塗装する部位を選択できます。

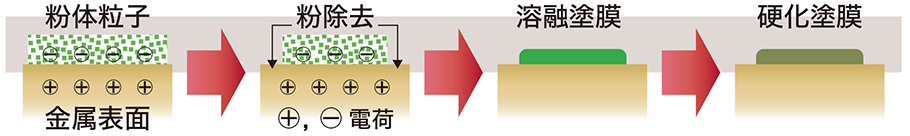

塗装～硬化までの流れ（断面イメージ）
