機能＋デザインで一歩先のプロダクト・デザインへ貢献
高寸法精度材料シリーズ SiON®
金属部分の樹脂化の課題である
加工レスの実現に挑戦！
特長
- 成形による繰返し寸法精度が良好
- 環境に対する寸法変化が小さい
- 線膨張率が小さい
- 異方性が小さい
- カラーレス化も可能（耐クリープ性）
コア技術
寸法精度
| 品番 | PM-5245 | PM-5265 （開発材） |
PM-9640 | |
|---|---|---|---|---|
| 特長 | 高寸法精度 | 高寸法精度 低比重 |
GF強化 | |
| 比重 | － | 2.03 | 1.90 | 1.78 |
| 成形収縮率 | % | 0.24 | 0.30 | 0.28 |
| 繊膨張係数（MD/TD） | ppm/K | 13/14 | 16/18 | 14/30 |
| 曲げ強度 | MPa | 180 | 180 | 225 |
| 曲げ弾性率 | GPa | 23 | 18 | 16 |
| 引張強度 | MPa | 110 | 110 | 140 |
| 圧縮強度 | MPa | 360 | 340 | 320 |
| シャルピー衝撃値 | kJ/m2 | 3.0 | 3.0 | 5.2 |

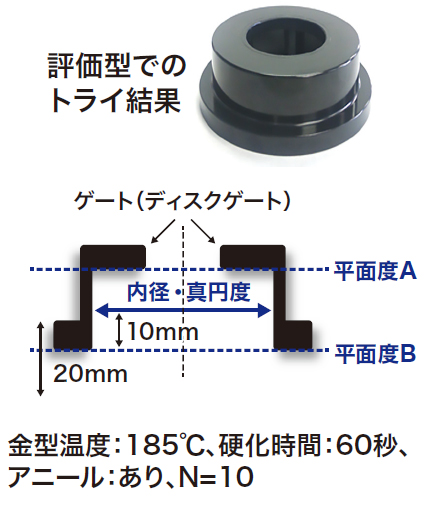

| 項目 | 型寸法 | PM-5245 | PM-9640 | ||
|---|---|---|---|---|---|
| 成形品寸法 | 成形品寸法 | ||||
| 平均 | σ | 平均 | σ | ||
| 内径 | 68.070 | 67.852 | 0.002 | 67.791 | 0.009 |
| 真円度 | 0.005 | 0.007 | 0.002 | 0.022 | 0.003 |
| 平面度 A | 0.002 | 0.019 | 0.002 | 0.054 | 0.007 |
| 平面度 B | 0.002 | 0.015 | 0.001 | 0.050 | 0.005 |
| 円筒度 | 0.008 | 0.017 | 0.002 | 0.049 | 0.006 |
用途例

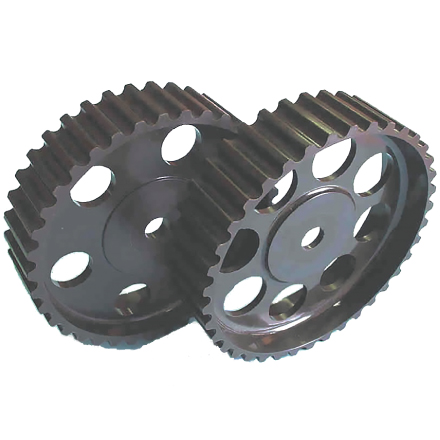

タイミングプーリー

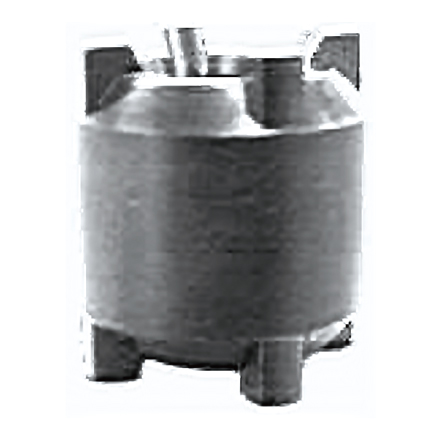

マスターシリンダー

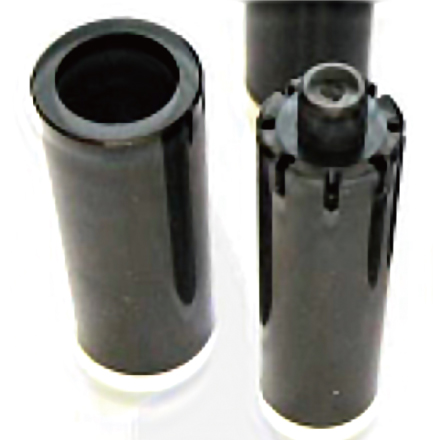

ピストン
スリーブ

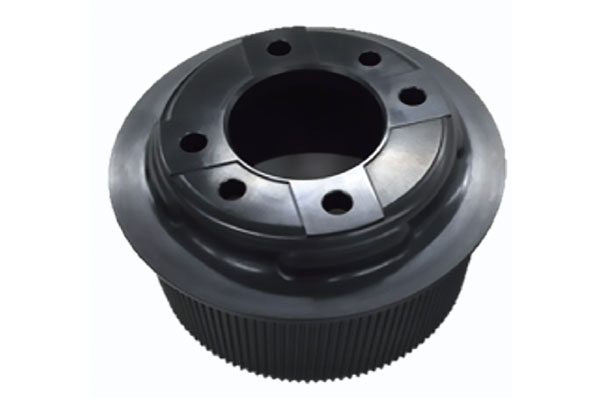

電動パワステ

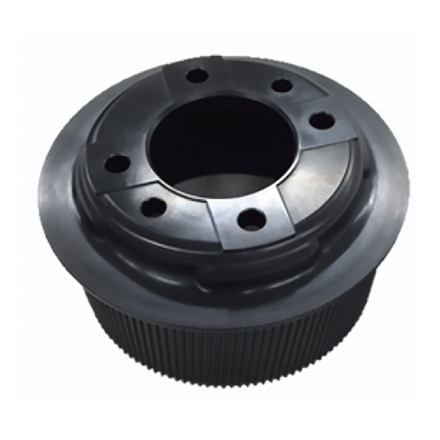

プーリー
